Прокладка кабельной линии при пересечении с железной дорогой

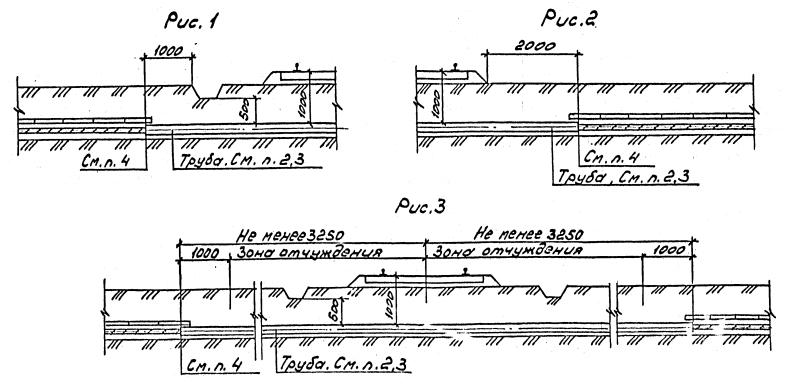

Пересечение кабельной линии с не электрифицированной железной дорогой (А5-92-35)

1. На чертеже указаны минимальные размеры.

2. При прокладке кабелей открытым способом следует применять асбестоцементные безнапорные трубы, при прокладке способом прокола - стальные толстостенные трубы.

3. Количество, длина и диаметр труб указываются в конкретном проекте.

4. Кабели в концах труб уплотнить по чертежу А5-92-45.

Обозначение

Рис.

Характер пересечения

А5-92-35

1

При отсутствии зоны отчуждения и наличия водоотводной канавы

-01

2

При отсутствии зоны отчуждения и водоотводной канавы

-02

3

При наличии зоны отчуждения

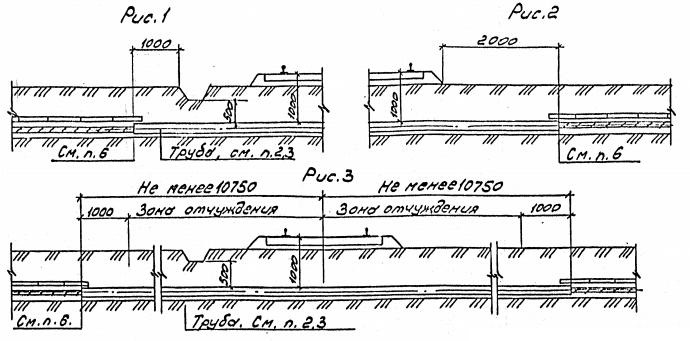

Прокладка кабельной линии открытым способом при пересечении с электрифицированной железной дорогой (А5-92-36)

1. На чертеже указаны минимальные размеры.

2. Асбестоцементные безнапорные трубы должны быть пропитаны гудроном или битумом.

3. Количество, диаметр и длина труб указывают в конкретном проекте.

4. Место пересечения должно предусматриваться под углом 75-90°С к оси пути.

5. Место пересечения должно остоять от начала остяков, хвоста крестовин и мест присоединения к рельсам отсасывающих кабелей на расстоянии не менее 10 м.

6. Кабели в концах труб уплотнить по чертежу А5-92-45.

Обозначение

Рис.

Характер пересечения

А5-92-36

1

При отсутствии зоны отчуждения и наличия водоотводной канавы

-01

2

При отсутствии зоны отчуждения и водоотводной канавы

-02

3

При наличии зоны отчуждения

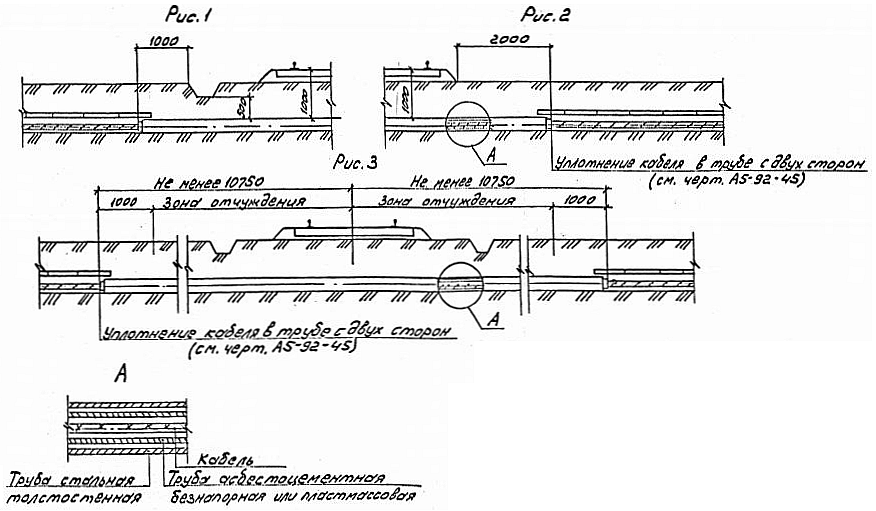

Прокладка кабельной линии способом прокола при пересечении с электрифицированной железной дорогой (А5-92-37)

1. На чертеже указаны минимальные размеры.

2. После прокола в стальную трубу вставляется асбестоцементная или пластмассовая труба. Количество, диаметр и длина труб указывают в конкретном проекте.

3. Асбестоцементные безнапорные трубы должны быть пропитаны гудроном или битумом.

4. Место пересечения должно предусматриваться под углом 75-90°С к оси пути.

5. Место пересечения должно остоять от начала остяков, хвоста крестовин и мест присоединения к рельсам отсасывающих кабелей на расстоянии не менее 10 м.

6. Кабели в концах труб уплотнить по чертежу А5-92-45.

Обозначение

Рис.

Характер пересечения

А5-92-37

1

При отсутствии зоны отчуждения и наличия водоотводной канавы

-01

2

При отсутствии зоны отчуждения и водоотводной канавы

-02

3

При наличии зоны отчуждения

Переход кабелей с меньшего сечения на большее при пересечении кабельной линии с железной дорогой (А5-92-38)

1. На чертеже указаны минимальные размеры.

2. Настоящий чертеж предназначен для прокладки большого числа кабелей (не менее 3)

3. При пересечении электрифицированной железной дороги асбестоцементные безнапорные трубы должны быть пропитаны гудроном или битумом. Количество, диаметр и длина труб указывают в конкретном проекте.

4. Место пересечения кабельной линией электрифицированной железной дороги должно предусматриваться под углом 75-90°С к оси пути.

5. Место пересечения должно остоять от начала остяков, хвоста крестовин и мест присоединения к рельсам отсасывающих кабелей на расстоянии не менее 10 м.

6. Кабели в концах труб уплотнить по чертежу А5-92-45.
