В таблице указана степень защиты автоматических выключателей Susol TD и TS в различной комплектации. Стационарные выключатели в базовой комплектации имеют степень защиты IP20. Степень защиты IP65 достигается, если автоматический выключатель установлен в комплектном устройстве и снабжен выносной поворотной рукояткой управления, выведенной на дверцу.

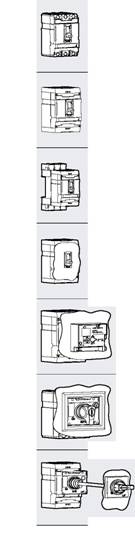

Тип		Защита оборудования	IP	Защита человека от доступа к опасным частям
	Автоматический выключатель	От проникновения твердых предметов диаметром 12.5 мм. Щуп, представляющий собой сферу диаметром 12.5 мм, не должен проходить через отверстие в корпусе.	IP20	проволокой
	Автоматический выключатель с крышкой силовых выводов	От проникновения твердых предметов диаметром 2.5 мм.	IP30	проволокой
	Автоматический выключатель втычного исполнения	От проникновения твердых предметов диаметром 12.5 мм. Щуп, представляющий собой сферу диаметром 12.5 мм, не должен проходить через отверстие в корпусе. * Для автоматического выключателя в собранном виде с установленными на свое место крышками.	IP20 или IP30	проволокой
	Автоматический выключатель с выступающим обрамлением на лицевой панели, уплотняющее отверстия для рукоятки при крепления аппарата в на двери комплектного устройств	От проникновения твердых предметов диаметром 1.0 мм.	IP40	проволокой
	Автоматический выключатель с выступающим обрамлением на лицевой панели и с электродвигателем взвода пружинного привода	От проникновения твердых предметов диаметром 1.0 мм.	IP40	проволокой
	Автоматический выключатель выступающим обрамлением на лицевой панели и со стандартной поворотной рукояткой	От проникновения твердых предметов диаметром 1.0 мм.	IP40	проволокой
	Автоматический выключатель выступающим обрамлением на лицевой панели и с выносной поворотной рукояткой	Полная защита от проникновения пыли и от воздействия водяных струй с любого направления	IP65	проволокой
