Изолирующие крышки для выводов

Чтобы предотвратить случайный контакт с токоведущими частями, и таким образом обеспечить защиту от прямого прикосновения, на автоматический выключатель устанавливаются крышки для выводов.

Существуют крышки следующих типов:

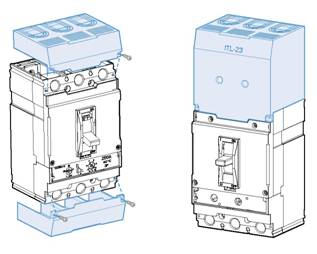

Низкие крышки выводов ITS

Степень защиты IP40

Низкие крышки

Высокие крышки

Susol

Изоляция

Для стационарных автоматических выключателей с выводами для подключения сзади и для подвижных частей втычных автоматических выключателей

Высокие крышки выводов ITL

Степень защиты IP40

Для стационарных автоматических выключателей с выводами для подключения спереди, с удлиненными выводами для подключения спереди и с передними выводами для кабелей

Примечание. (1) Используются 2 полюса 3-полюсного автоматического выключателя в литом корпусе

Изоляция

Межфазные разделительные перегородки

Межфазные разделительные перегородки

Susol

Позволяют улучшить изоляцию между фазами. Перегородки устанавливаются с передней стороны, даже если автоматический выключатель уже установлен в щите. Они вставляются в соответствующие гнезда. Перегородки несовместимы с верхними и нижними изолирующими крышками для выводов. Можно установить межфазные разделительные перегородки между двумя автоматическими выключателями, расположенными рядом.

Блокировка

Устройство механической взаимной блокировки

Устройство механической взаимной блокировки (MIT) устанавливается спереди на два расположенных рядом 3-полюсных или 4-полюсных автоматических выключателя. Оно предназначено для предотвращения одновременного включения выключателей.

Устройство прикрепляется непосредственно к корпусам автоматических выключателей.

Устройство взаимной блокировки допускает установку замка, чтобы зафиксировать положение выключателей (также имеется возможность блокировки в положении О-О).

Механическая блокировка (замки не поставляются).

Устройство механической взаимной блокировки особенно хорошо подходит для использования в системах с ручным вводом резерва.

Работа

Оба выключателя заблокированы

Левый выключатель: ОТКЛ заблокировано Правый выключатель: ВКЛ/ОТКЛ возможно

Левый выключатель: ВКЛ/ОТКЛ возможно Правый выключатель: ОТКЛ заблокировано
