Подключение спереди Вывод для подключения спереди
Входит в стандартную комплектацию автоматического выключателя Susol
Служит для подключения шины и кабеля с наконечником
| MCCB | Тип |
| TD100,TD160 | TM1 |
| TS100,TS160,TS250 | TM2 |
| TS400,TS630 | - |
| TS800 | - |
Внутренний вывод в корпусе
Для подключения оголенных кабелей к автоматическим выключателям Susol серии TD и TS
Susol
Позволяет подключать и алюминиевые, и медные кабели
| Применяется с выключателями | Тип | Число полюсов | Кол-во комплектов | Кол-во подключаемых кабелей | Размеры проводника | ||
| IBT13 IBT14 | 1 компл. (3ЕА) 1 компл. (4ЕА) | L(мм) | 18 | ||||
| TD100, 160 | 1 | S(mm2)Медь/Алюминий | 2.5~95 | ||||
| Момент затяжки зажима (kgf | cm) | 306 | |||||
| IBT23 IBT24 | 1 компл. (3ЕА) 1 компл. (4ЕА) | L(мм) | 21 | ||||
| TS100, 160, 250 | 1 | S(mm2)Медь/Алюминий | 10~150 | ||||
| Момент затяжки зажима (kgf | cm) | 306 | |||||
| IBT33 IBT34 | 1 компл. (3ЕА) 1 компл. (4ЕА) | Примечание) | L(мм) | 30 | |||
| TS400, 630 | 1 | S(mm2)Медь/Алюминий | 70~300 | ||||
| Момент затяжки зажима (kgf | cm) | 367~428 | |||||
Примечание. Зажим IBT3 устанавливается в TS630 только если номинальный ток не превышает 400 A.
Силовые выводы
Подключение спереди

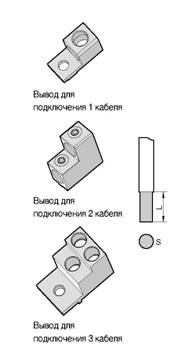

Удлиненный вывод в корпусе (для медных кабелей/шин и алюминиевых кабелей)
Удлиненные выводы в корпусе позволяют подключать к автоматическим выключателям TD и TS медные кабели/шины и алюминиевые кабели. Существует 4 вида подобных выводов:
Для TD100, TD160: Вывод для подключения 1 кабеля ( EBT13, EBT14)
Для TS100, TS160, TS250: Вывод для подключения 1 кабеля ( EBT23, EBT24)
Для TS400, TS630: Вывод для подключения 2 кабелей ( EBT33, EBT34)
Susol
ДляTS800: Вывод для подключения 3 кабелей (EBT43, EBT44)
| Применяется с выключателями | Тип | Число полюсов | Кол-во комплектов | Кол-во подключаемых кабелей | Размеры проводника | |
| EBT13 EBT14 | 1 кабеля (3EA) 1 кабеля (4EA) | L(мм) | 20 | |||
| TD100, 160 | 1 | S(mm2) Медь / Алюминий | 2.5~95 | |||
| Момент затяжки зажима (kgf - cm) | 306 | |||||
| EBT23 EBT24 | 1 кабеля БА) 1 кабеля (4EA) | L(мм) | 24 | |||
| TS100, 160, 250 | 1 | S(mm2)Mедь/Aлюминий | 10~150 | |||
| Момент затяжки зажима (kgf - cm) | 306 | |||||
| EBT33 EBT34 | 1 кабеля БА) 1 кабеля(4БА) | L(мм) | 33 or 62 | |||
| TS400, 630 | 2 | S(mm2)Mедь/Aлюминий | 2X85 to 2X240 | |||
| Момент затяжки зажима (kgf - cm) | 367~428 | |||||
| EBT43 EBT44 | 1 кабеля (3EA) 1 кабеля (4EA) | L(мм) | 25~48 | |||
| TS800 | 3 | S(mm2)Mедь/Aлюминий | 3X85 to 3X240 | |||
| Момент затяжки зажима (kgf - cm) | 367~428 | |||||
Susol
Силовые выводы

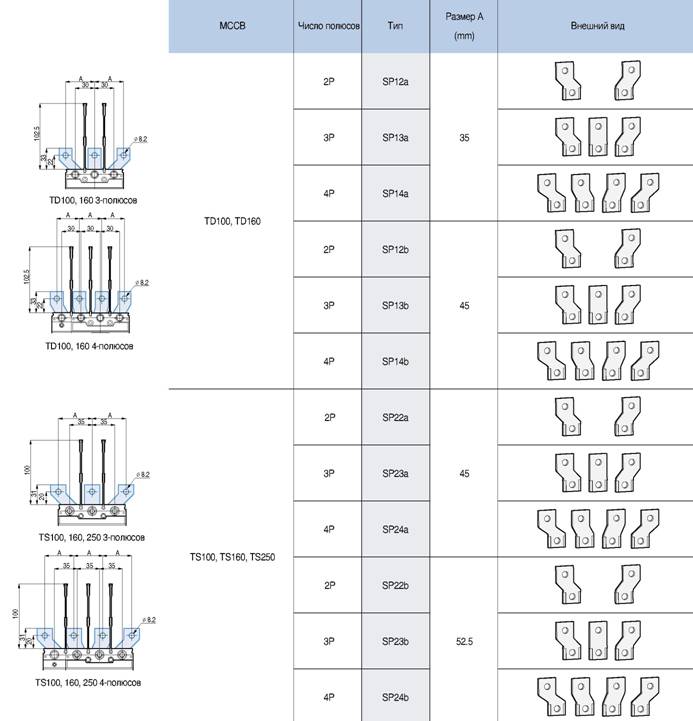

Подключение спереди Удлиненные выводы
Поставляются в качестве дополнительных принадлежностей автоматического выключателя
Позволяют увеличить расстояние между выводами выключателя
Силовые выводы
Подключение спереди Удлиненные выводы
Поставляются в качестве дополнительных принадлежностей автоматического выключателя
Позволяют увеличить расстояние между выводами выключателя
Силовые выводы

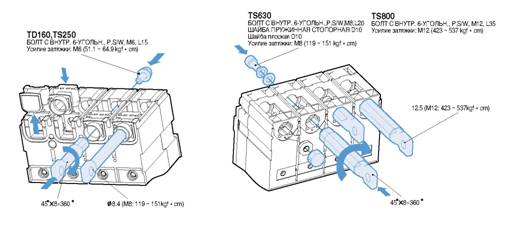

Подключение сзади
Задние выводы позволяют использовать автоматический выключатели Susol TD в TS шкафах и других устройствах, где требуется подключение сзади.
Выводы присоединяются непосредственно к автоматическим выключателям, не требуя никаких изменений конструкции аппаратов.
Выводы для подключения сзади бывают двух видов:
Плоские
Susol
С резьбовым зажимом

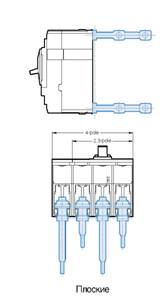

Плоские
Плоские вертикальные выводы
| MCCB | 2-полюсн. | 3-полюсн. | 4-полюсн. |
| TD100,TD160 | RTB12 | RTB13 | RTB14 |
| TS100,TS160,TS250 | RTB22 | RTB23 | RTB24 |
| TS400,TS630 | RTB32 | RTB33 | RTB34 |
| TS800 | RTB42 | RTB43 | RTB44 |

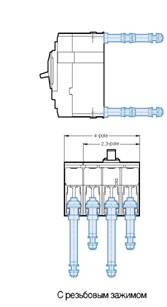

С резьбовым зажимом
Выводы с резьбовым с резьбовым зажимом
| MCCB | 2-полюсн. | 3-полюсн. | 4-полюсн. |
| TD100,TD160 | RTR12 | RTR13 | RTR14 |
| TS100,TS160,TS250 | RTR22 | RTR23 | RTR24 |
| TS400,TS630 | - | - | - |
| TS800 | - | - | - |
