Защита трансформатора

Применение для защиты трансформатора

Susol

При отключении трансформатора возникает ЭДС самоиндукции, вызывающая скачок тока, величина которого превышает номинальный ток в 10 раз. Это может привести к нежелательному срабатыванию автоматического выключателя. Величина тока возбуждения зависит от угла фазы напряжения питания на момент включения и остаточной намагниченности сердечника.

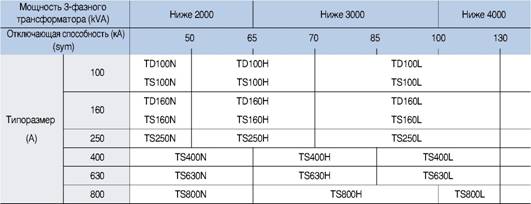

460 V переменного тока

Поэтому автоматический выключатель следует выбирать, сообразуясь с номинальной мощностью трансформатора. Значения этого параметра различаются для однофазных и трехфазных трансформаторов. В таблице ниже указаны автоматические выключатели в литом корпусе, используемые для защиты трансформаторов различной мощности.

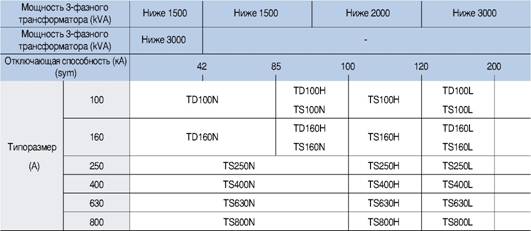

220 V переменного тока

Применение

Защита трансформатора

Применение для защиты трансформатора (автоматические выключатели для защиты первичной обмотки)

При выборе устройств защиты следует учитывать переходные процессы при включении трансформатора, во время которых значение тока может превысить номинальный ток при полной нагрузке. Переходные процессы затухают в течение нескольких секунд.

В первом полупериоде пиковый ток может превышать эффективный номинальный ток в 15 - 25 раз. Это следует учитывать при выборе устройства защиты трансформатора. Ниже в таблице указаны характеристики автоматических выключателей, используемых для защиты трансформаторов. Приведенные данные получены в результате испытаний, выполненных производителем.

Автоматические выключатели TD100/160, TD100 ~ TS800 с теплоэлектромагнитными расцепителями Номинальная мощность трансформатора (kVA)

Автоматические выключатели TD100/160, TD100 ~ TS800 с теплоэлектромагнитными расцепителями

Номинальный ток автоматического выключателя (А) Номинальный ток автоматического выключателя (А) Расцепитель
1-фазный 230 V 3-фазный 230 V 1-фазный 240 V 1-фазный 230 V
3 - 4 5 - 6 9 - 11 16 FTU FMU ATU
4 - 5 6 - 8 11 - 14 20
5 - 6 8 - 10 14 - 17 25
6 - 7 10 - 13 18 - 22 32
7 - 9 13 - 16 22 - 28 40
9 - 12 16 - 20 28 - 35 50
12 - 14 20 - 25 35 - 44 63
15 - 18 26 - 32 44 - 55 80
18 - 23 32 - 40 55 - 69 100
23 - 29 40 - 50 69 - 87 125
29 - 37 51 - 64 89 - 111 160
37 - 47 64 - 80 111 - 138 200
46 - 58 80 - 100 138 - 173 250
55 - 69 96 - 120 166 - 208 300
74 - 92 128 - 160 221 - 277 400
92 - 115 160 - 200 277 - 346 500
116 - 145 202 - 252 349 - 436 630
129 - 161 224 - 280 388 - 484 700
147 - 184 256 - 320 443 - 554 800

Автоматические выключатели TS100 ~ TS800 с электронными расцепителями

Номинальная мощность трансформатора (kVA) Номинальный ток автоматического выключателя (А) Расце питель Уставка Ir max
1-фазный 230 V 3-фазный 230 V 1-фазный 240 V 1-фазный 230 V
4 - 7 6 - 13 11 - 22 40 ETS ETM 0.8
9 - 19 16 - 32 27 - 56 100 0.8
15 - 30 25 - 52 44 - 90 160 0.8
23 - 46 40 - 80 70 - 139 250 0.8
37 - 74 64 - 128 111 - 222 400 0.8
58 - 115 100 - 200 175 - 346 630 0.8
74 - 184 127 - 319 222 - 554 800 1

Применение

Защита цепей освещения и обогрева

В цепях освещения и обогрева амплитуда и продолжительность скачков тока при коммутации обычно недостаточны, чтобы вызвать проблемы с нежелательным срабатыванием. Однако в некоторых случаях, например, при использовании ламп накаливания, дуговых меркуриевых, металлогалогенных и натриевых ламп, а также других устройств с высоким пусковым током, его следует учитывать при выборе автоматического выключателя.

После подачи питания по цепи освещения в течение короткого времени будет протекать пусковой ток, превышающий номинальный (соответствующий мощности ламп). В течение нескольких миллисекунд его пиковое значение может быть в 15 - 20 раз больше номинального тока, а длительность броска тока, превышающего номинальный в 1.5 - 3 раза, может составить несколько минут. Данная проблема решается правильным выбором устройств защиты и коммутации. Общим правилом является, чтобы максимальный рабочий ток не превышал 80 % номинального тока автоматического выключателя.

Susol

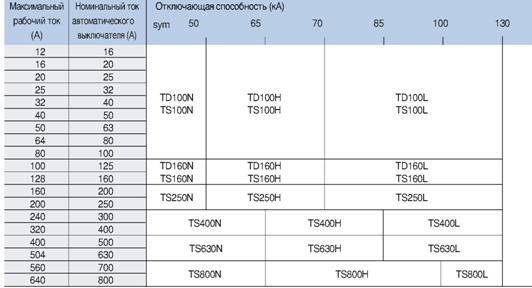

460 V переменного тока

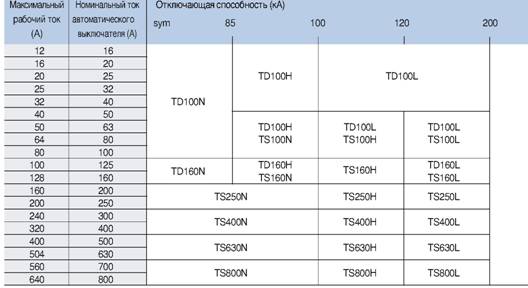

220 V переменного тока

Susol

Применение

Защита цепей контактной электросварки

Защита цепей контактной электросварки от короткого замыкания обеспечивается правильно выбранным автоматическим выключателем в литом корпусе. Этот выключатель не должен реагировать на обычно очень высокие сварочные токи, но он должен мгновенно сработать при возникновении короткого замыкания. В таблице ниже указаны автоматические выключатели, предназначенные для защиты сварочных аппаратов в зависимости от их мощности.

Характеристики сварочного аппарата Автоматический выключатель (2-полюсн.)
Выходная мощность (kVA) Максимальная потребляемая мощность (kVA) 220 V (Одна фаза) 440 V (Одна фаза)
15 35 TD100N/H/L 100A TS100N/H/L 100A TD160N/H/L 100A TS160N/H/L 100A TD100N/H/L 50A TS100N/H/L 50A
30 65 TD160N/H/L 125A TS160N/H/L 125A TS250N/H/L 125A TD100N/H/L 100A TS100N/H/L 100A TD160N/H/L 100A TS160N/H/L 100A
55 140 TS250N/H/L 250A TD160N/H/L 125A TS160N/H/L 125A TS250N/H/L 125A

Применение

Емкостная цепь

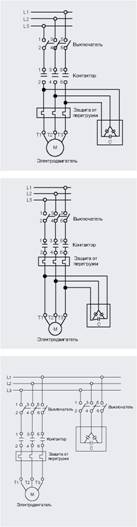

Стандартная схема подключения

Использование автоматических выключателей для защиты конденсаторных батарей

Защита конденсаторных батарей

Общим решением, предназначенным для уменьшения потерь мощности или напряжения в электрораспределительной системе, является компенсация коэффициента мощности (использование компенсатора реактивной мощности).В результате мощность, потребляемая нагрузкой, становится активной, что позволяет снизить затраты на электроэнергию за счет уменьшения реактивной мощности. В качестве компенсатора используются постоянные конденсаторы или автоматические конденсаторные батареи. Однако недостатком конденсаторов является их чувствительность к перенапряжениям и нелинейным нагрузкам.

Примерами устройств - потребителей реактивной мощности, для работы которых необходимо наличие магнитных полей или электрической дуги, являются:

Асинхронные электродвигатели: Асинхронный электродвигатель потребляет большое количество

индуктивной мощности, составляющей 20 - 25 % от номинальной мощности двигателя (в зависимости от частоты вращения).

Силовые трансформаторы: Обычно силовые трансформаторы подключены всегда и поэтому всегда

потребляют реактивную мощность. Поскольку трансформаторы являются индуктивными устройствами, то когда они нагружены, реактивная составляющая мощности возрастает.

Газоразрядные лампы, станки для контактной пайки, микроволновые, индукционные и дуговые печи, электросварочное оборудование.

В момент подключения конденсатора ток ограничивается только полным сопротивлением вышерасположенного участка цепи. Пиковое значение тока сохраняется в течение очень короткого времени, а затем ток быстро снижается до обычного рабочего уровня.

Согласно требованиям стандартов IEC 60831-1/IEC 70, конденсаторы должны работать в обычных условиях, при действующем значении тока, не превышаем номинальный ток конденсатора в 1,3 раза. Следует также учесть, что отклонение от фактической потребляемой мощности может составить до 15 %. Максимальный ток, которым может быть нагружен автоматический выключатель, рассчитывается по следующей формуле:

Максимальный ожидаемый номинальный ток = Номинальный ток конденсаторной батареи х 1,5

Susol

(действующее значение)

Применение

Использование автоматических выключателей для защиты конденсаторных батарей

Цепь 220 V, 50/60 Hz

Номинальная мощность конденсатора (kVAR) Однофазная цепь Трехфазная цепь
Номинальный ток конденсатора(А) Номинальный ток автоматического выключателя (А) Номинальный ток конденсатора(А) Номинальный ток автоматического выключателя (А)
5 22.7 40 13.1 20
10 45.5 80 26.2 40
15 68.2 125 39.4 63
20 90.9 160 52.5 80
25 113.6 200 65.6 100
30 136.4 225 78.7 125
40 181.8 300 105.0 160
50 227.3 400 131.2 200
75 340.9 630 196.8 300
100 454.5 700 262.4 400
150 681.8 - 393.7 630
200 909.1 - 524.9 800
300 1363.6 - 787.3 -
400 1818.2 - 1049.8 -

Примечания

Номинальный ток автоматического выключателя составляет примерно 150 % номинального тока конденсатора.

Способность автоматического выключателя защищать от короткого замыкания должна соответствовать току короткого замыкания цепи.

Susol

Применение

Использование автоматических выключателей для защиты конденсаторных батарей

Цепь 440 V, 50/60 Hz

Номинальная мощность конденсатора (kVAR) Однофазная цепь Трехфазная цепь
Номинальный ток конденсатора (А) Номинальный ток автоматического выключателя (А) Номинальный ток конденсатора (А) Номинальный ток автоматического выключателя (А)
5 11.4 20 6.6 16
10 22.7 40 13.1 20
15 34.1 63 19.7 32
20 45.5 80 26.2 40
25 56.8 100 32.8 50
30 68.2 125 39.4 63
40 90.9 160 52.5 80
50 113.6 200 65.6 100
75 170.5 300 98.4 160
100 227.3 400 131.2 200
150 340.9 500 196.8 300
200 454.5 700 262.4 400
300 681.8 - 393.7 630
400 909.1 - 524.9 800

Примечания

Номинальный ток автоматического выключателя составляет примерно 150 % номинального тока конденсатора.

Способность автоматического выключателя защищать от короткого замыкания должна соответствовать току короткого замыкания цепи.

Применение

Использование автоматических выключателей в сетях постоянного тока

Автоматические выключатели Susol с тепловыми и электромагнитными расцепителями могут использоваться для защиты распределительных цепей постоянного тока.

Автоматические выключатели с электронными расцепителями непригодны для использования в сетях постоянного тока.

Критерии выбора автоматического выключателя

Наиболее важными критериями выбора автоматического выключателя для сетей постоянного тока являются:

Номинальный ток, определяющий типоразмер автоматического выключателя

Номинальное напряжение, определяющее количество последовательно разъединяемых полюсов

Максимальный ток короткого замыкания в точке подключения, определяющий отключающую способность

Диапазон настройки уставок срабатывания

Защита от перегрузки (тепловой расцепитель): те же уставки, что в сетях переменного тока 50/60 Hz

Мгновенная защита от короткого замыкания (электромагнитный расцепитель): порог срабатывания увеличивается(до 40 %)

Рекомендуемая схема подключения в цепи 500 В пост. тока

Ниже показаны рекомендуемые схемы подключения. Ток должен протекать через все полюса для максимального задействования характеристики срабатывания теплового расцепителя.

Рекомендуемая схема подключения в цепи 600 В пост. тока

Модель Расцепитель Применение в цепях постоянного тока Отключающая способность(кА)
TD100N,TD160N О 42
TS100N,TS160N, TS250N
TS400N, TS630N О 50
TS800N
TD100H, TD160H О 65
Теплоэлек TS100H, TS160H, TS250H FTU
тромагнитный TS400H, TS630H TS800H FMU ATU О 85
TD100L, TD160L
TS100L, TS160L, TS250L TS400L, TS630L О 100
TS800L
Электронный TS250, TS630, TS800 ETS, ETM В цепях постоянного тока не используется

Применение

Использование автоматических выключателей в сетях постоянного тока

На высоких частотах характеристики автоматических выключателей начинают изменяться из-за увеличения сопротивления медных деталей. Оно вызвано поверхностным эффектом, производимым вихревыми токами частотой 400 Гц.

• Автоматические выключатели в стандартном исполнении, номинальные характеристики которых рассчитаны на частоту электросети 50/60 Гц, могут использоваться и на частоте 400 Hz. При этом вводятся специальные коэффициенты.

Теплоэлектромагнитные расцепители

Тепловой расцепитель

Как следует из данных в таблице ниже, порог срабатывания теплового расцепителя (In) снижается с увеличением частоты. Это вызвано уменьшением электропроводности и нагревом проводника. Номинальный ток (A) при 400 Hz= K1 х номинальный ток (A) при 50/60Hz

Susol

Электромагнитный расцепитель

Порог срабатывания электромагнитного расцепителя увеличивается с увеличением частоты. Порог срабатывания (А) при 400 Hz = К2х порог срабатывания (A) при 50/60 Hz

Теплоэлектромагнитные расцепители

Характеристики аппаратов серии TD и TS при 400 Hz

Номинальный ток Используемый Коэффициенты К1 и К2
(A) автоматический Расцепитель K1 K2
при 400 Hz выключатель (для теплового расцепителя) (для магнитного расцепителя)
16 0.8 2
20 0.8 2
25 0.8 2
32 TD100N, TD100H, TD100L 0.8 2
40 TS100N, TS100H, TS100L 0.8 2
50 TD160N, TD160H, TD160L 0.8 2
63 TS160N, TS160H, TS160L 0.8 2
80 FTU FMU ATU 0.8 2
100 0.8 2
125 0.8 2
160 TS250N, TS250H, TS250L 0.8 2
200 0.8 2
250 0.8 2
300 TS400N, TS400H, TS400L 0.8 2
400 TS630N, TS630H, TS630L 0.8 2
500 0.8 2
630 TS800N, TS800H, TS800L 0.8 2
700 0.8 2

Примечание.

K1 - коэффициент для номинального тока (In)

К2 - коэффициент для порога срабатывания электромагнитного расцепителя. Увеличение порогп за счет электромагнитной индукции. FTU - Теплоэлектромагнитный расцепитель с нерегулируемыми уставками теплового и электромагнитного расцепителей)

FMU - Теплоэлектромагнитный расцепитель с регулируемой уставкой теплового расцепителя и нерегулируемой уставкой электромагнитного расцепителя ATU - Теплоэлектромагнитный расцепитель с регулируемой уставкой теплового расцепителя и регулируемой уставкой электромагнитного расцепителя

Применение

Автоматические выключатели для сетей 400 Hz переменного тока

Электронные расцепители

Преимуществом электронных расцепителей является большая стабильность их характеристик при изменении частоты. Тем не менее, эти устройства подвержены влиянию нагрева при увеличении частоты, что в некоторых случаях может наложить ограничения на их применение. В столбце К1 указан максимальный допустимый ток, который следует использовать в качестве уставки срабатывания защиты от перегрузки (положение регулятора).

Номинальный ток

(A)

при 400 Hz

Используемый автоматический выключатель Расцепитель Коэффициенты К1 и К2
K1

(для теплового расцепителя)

K2

(для магнитного расцепителя)

40 TS100N, TS100H, TS100L TS160N, TS160H, TS160L TS250N, TS250H, TS250L TS400N, TS400H, TS400L TS630N, TS630H, TS630L TS800N, TS800H, TS800L ETS ETM 0.4 to 1 1
80 0.4 to 1 1
160 0.4 to 0.9 1
250 0.4 to 0.9 1
400 0.4 to 0.8 1
630 0.4 to 0.8 1
800 0.4 to 0.75 0.97

Примечание.

ATU - Теплоэлектромагнитный расцепитель с регулируемой уставкой теплового расцепителя и регулируемой уставкой электромагнитного расцепителя K1 - коэффициент для номинального тока (In)

К2 - коэффициент для порога срабатывания электромагнитного расцепителя. Увеличение за счет электромагнитной индукции.

ETS - Электронный расцепитель (стандартный)

ETM - Электронный расцепитель (многофункциональный)

Применение

Защита разнородных нагрузок

Susol

Применение для защиты разнородных нагрузок

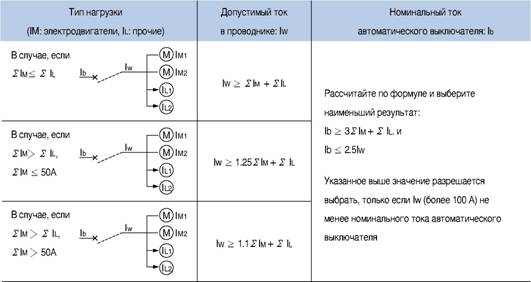

Чтобы правильно подобрать автоматических выключатель для защиты разнородных нагрузок, следует учитывать характеристики этих нагрузок. Номинальный ток автоматического выключателя выбирается с учетом максимального суммарного рабочего тока и суммарной мощности этих нагрузок.

Выбор автоматического выключателя для одновременной защиты разнотипных нагрузок

Номинальный ток автоматического выключателя для защиты 3-фазных нагрузок (220 V переменного тока)

Суммарная Максимальный Потребление самого мощного двигателя (kW / A)
мощность нагрузок рабочий ток 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90
(не более, W) (не более, А) 4.8 8 11.1 17.4 26 34 48 65 79 93 125 160 190 230 310 360
3 15 20 32 32
4.5 20 32 32 32 50
6.3 30 40 40 40 50 63
8.2 40 50 50 50 50 80 100
12 50 63 63 63 63 80 100
15.7 75 100 100 100 100 100 100 125 160
19.5 90 100 100 100 100 100 100 125 160 200
23.2 100 125 125 125 125 125 125 125 160 200 200
30 125 160 160 160 160 160 160 160 160 200 250
37.5 150 200 200 200 200 200 200 200 200 200 250 300
45 175 200 200 200 200 200 200 200 200 200 250 300 400
52.5 200 250 250 250 250 250 250 250 250 250 250 300 400 500
63.7 250 300 300 300 300 300 300 300 300 300 300 300 400 500 500
75 300 400 400 400 400 400 400 400 400 400 400 400 400 500 500
86.2 350 400 400 400 400 400 400 400 400 400 400 400 400 500 500 630
97.5 400 500 500 500 500 500 500 500 500 500 500 500 500 500 500 630 700
112.5 450 500 500 500 500 500 500 500 500 500 500 500 500 500 500 700 700
125 500 630 630 630 630 630 630 630 630 630 630 630 630 630 630 700 700
150 600 700 700 700 700 700 700 700 700 700 700 700 700 700 700 700 800
175 700 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800

Susol

Применение

Защита разнородных нагрузок

Номинальный ток автоматического выключателя для защиты 3-фазных нагрузок (440 V переменного тока)

Суммарная мощность нагрузок (не более, W) Максимальный рабочий ток (не более, А) Потребление самого мощного двигателя (kW / A)
0.75 4.8 1.5 8 2.2 11.1 3.7 17.4 5.5 26 7.5 34 11 48 15 65 18.5 79 22 93 30 125 37 160 45 190 55 30 52 75 310 90 360 110 220 132 250
3 7.5 16 16 16
4.5 10 16 16 16 32
6.3 15 20 20 20 32 40
8.2 20 32 32 32 32 40 50
12 25 32 32 32 32 40 50
15.7 38 50 50 50 50 50 50 63 80
19.5 45 50 50 50 50 50 50 63 80 100
23.2 50 63 63 63 63 63 63 63 80 100 125
30 63 80 80 80 80 80 80 80 100 100 125
37.5 75 100 100 100 100 100 100 100 100 100 125 160
45 88 100 100 100 100 100 100 100 100 100 125 160 200
52.5 100 125 125 125 125 125 125 125 125 125 125 160 200 250
63.7 125 160 160 160 160 160 160 160 160 160 160 160 200 250 250
75 150 200 200 200 200 200 200 200 200 200 200 200 200 250 250
86.2 175 200 200 200 200 200 200 200 200 200 200 200 200 250 300 400
97.5 200 250 250 250 250 250 250 250 250 250 250 250 250 250 300 400 400 500
112.5 225 250 250 250 250 250 250 250 250 250 250 250 250 250 300 400 400 500 500
125 250 300 300 300 300 300 300 300 300 300 300 300 300 300 300 400 400 500 500
150 300 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 500 500
175 350 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 500 630 630
200 400 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 700 700
250 500 630 630 630 630 630 630 630 630 630 630 630 630 630 630 630 630 800 800
300 600 700 700 700 700 700 700 700 700 700 700 700 700 700 700 700 700 800 800
350 700 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 - -
400 700 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 - -

Примечания

Данные указаны для следующих условий:

Автоматический выключатель срабатывает, если в течение 10 с ток составляет 600 % от рабочего тока при полной нагрузке.

Аппарат рассчитан на пусковой ток, не превышающий 1700 % от рабочего тока при полной нагрузке

Потребление самого мощного двигателя - с учетом одновременного пуска нескольких нагрузок
