Аппараты Susol серий TD и TS

Автоматические выключатели и выключатели-разъединители

Автоматические выключатели TD и TS

Автоматические выключатели Susol TD и TS отличаются превосходными характеристиками и компактностью. Они предназначены для использования в системах селективной защиты.

Рабочие параметры и отключающая способность выключателей полностью соответствуют требованиям стандарта МЭК 60947-2. Широкий выбор расщепителей, включая теплоэлектромагнитные с нерегулируемой уставкой;

теплоэлектромагнитные с регулируемой уставкой теплового расцепителя и нерегулируемой уставкой электромагнитного расцепителя; теплоэлектромагнитные с регулируемой уставкой; а также электронные, обуславливает непревзойденную гибкость применения данных аппаратов. Автоматические выключатели Susol серии TD выпускаются в корпусе одного типоразмера и рассчитаны на номинальный ток от 16 до 160 А. Автоматические выключатели серии TS выпускаются в корпусах трех типоразмеров, рассчитаны на номинальный ток от 40 до 600 А и отключающую способность до 150 кА при напряжении 415 В переменного тока.

Характеристики аппаратов в стандартном исполнении соответствуют температуре окружающего воздуха 40 °С. По дополнительному заказу выключатели могут поставляться для работы при более высокой температуре 55 С.

TD и TS

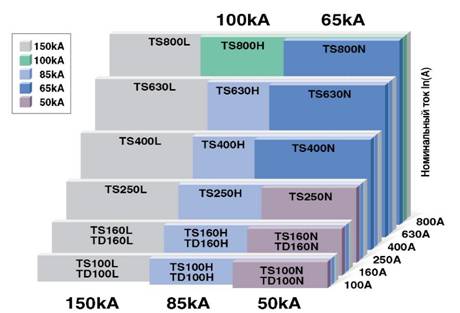

Отключающая способност

Отключающая способность Icu при 3850 / 415V (kA)

TD100/160

In 16~160A

Icu: 50 kA(N), 85 kA(H), 150 kA(L) Ics=Icu

90 (Ш) x 140 (В) x 86 mm (Г)

TD100/160

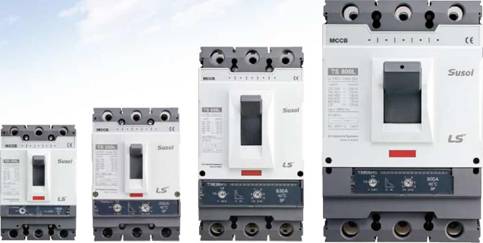

24 модели, 4 типоразмера корпуса

TS100/160/250

In 40~250 A

Icu: 50 kA(N), 85 kA(H), 150 kA(L) Ics=Icu

105(Ш) x 160(В) x 86mm(r)

TS100/160/250

TS400/630

In 300~630 A

Icu: 65 kA (N), 85 kA (H), 150 kA (L) Ics=Icu

140 (Ш) x 260 (В) x 110 mm (Г)

TS400/630

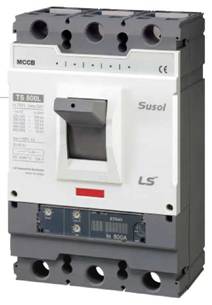

TS800

In 700, 800 A

Icu: 65 kA(N), 100 kA (H), 150 kA (L) Ics=Icu

210 (Ш) x 320 (В) x 135 mm (Г)

TS800
