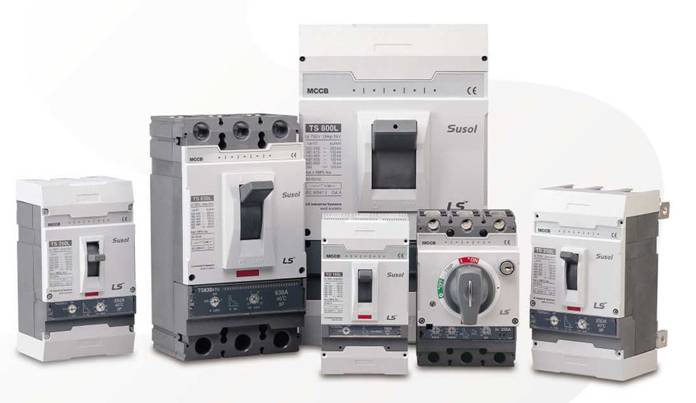

Susol
TD & TS MCCB размеры

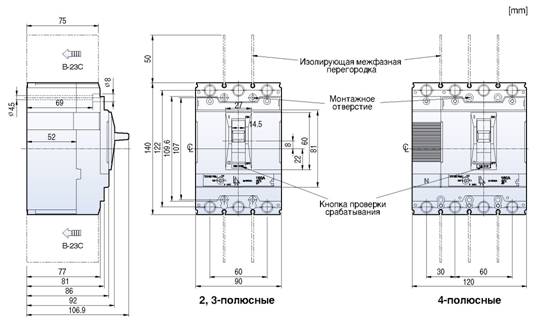

TD100/160

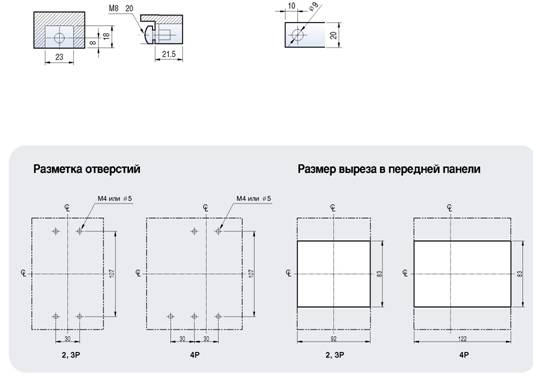

Вывод в разрезе Проводник
Проводник
Размер выреза в передней панели
Susol

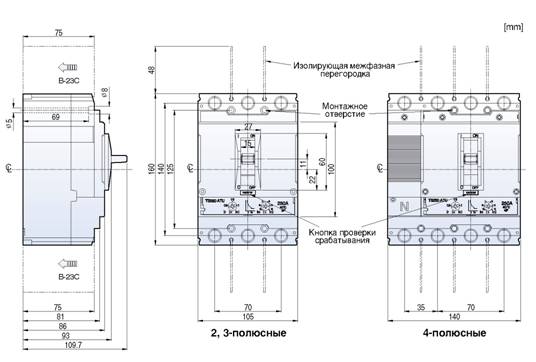

TS100/160/250
Вывод в разрезе
Разметка отверстий
Susol

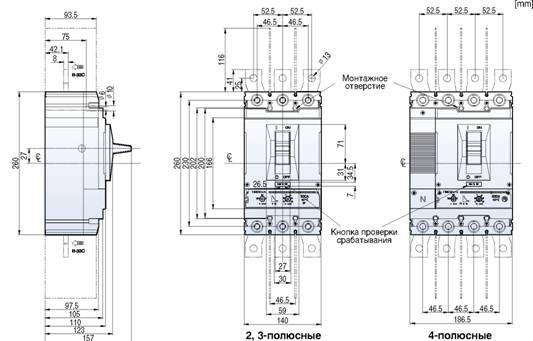

TS400/630
Вывод в разрезе
Проводник

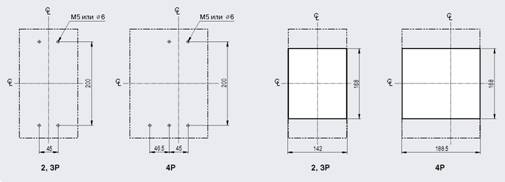

Разметка отверстий
Размер выреза в передней панели

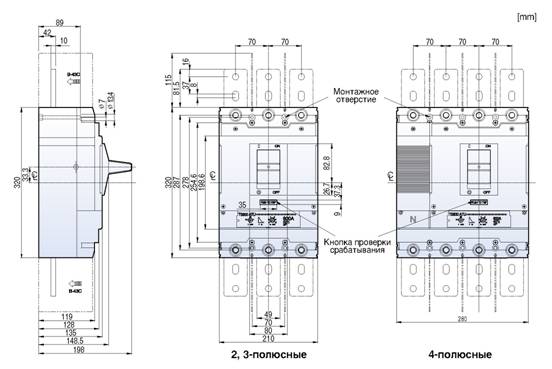

Susol
TS800
Вывод в разрезе
Проводник

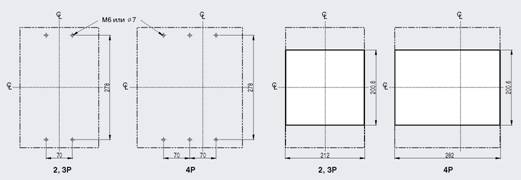

Разметка отверстий
Размер выреза в передней панели

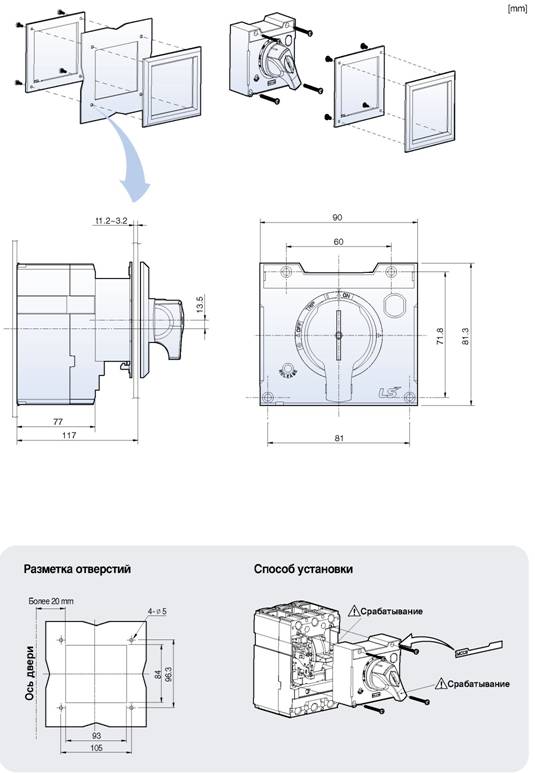

Стандартные поворотные рукоятки
Susol
DH1 и DHK1 для TD100/160

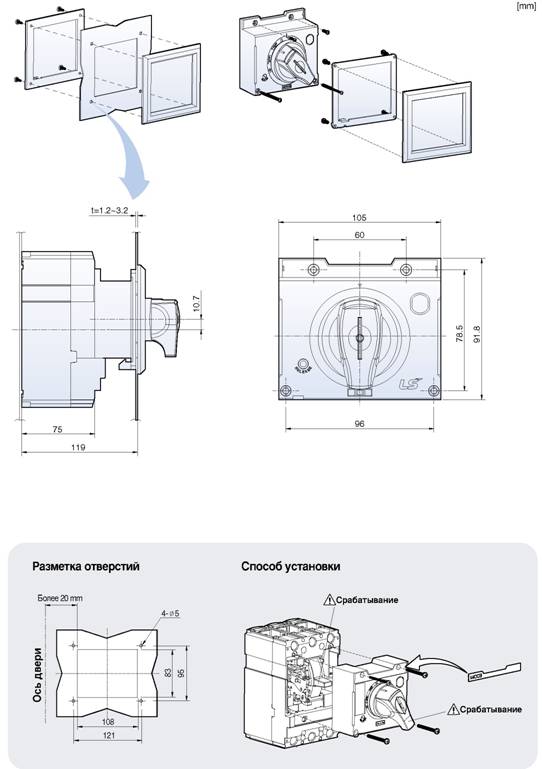

Стандартные поворотные рукоятки
Susol
DH2 и DHK2 для TS100/160/250

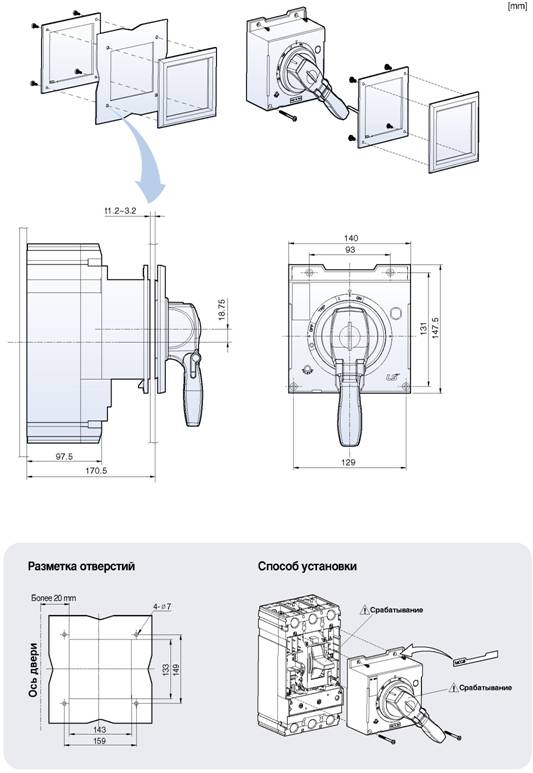

Стандартные поворотные рукоятки
Susol
DH3 и DHK3 для TS400/630

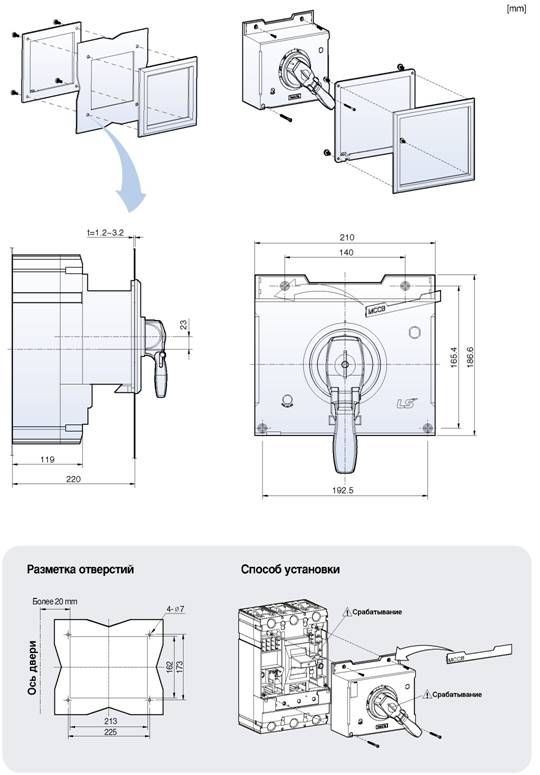

Стандартные поворотные рукоятки
Susol
DH4 и DHK4 для TS800

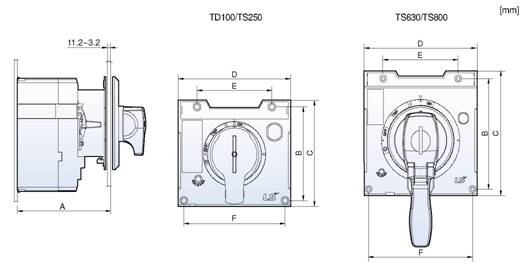

Сводная таблица размеров стандартных поворотных рукояток
Стандартные поворотные рукоятки
Размеры
Susol
| Применяется с выключателями | TD160 | TS250 | TS630 | TS800 |
| A (мм) | 117 | 119 | 170.5 | 210 |
| B (мм) | 71.8 | 78.5 | 131 | 165.4 |
| C (мм) | 81.3 | 91.8 | 147.5 | 186.6 |
| D (мм) | 90 | 105 | 140 | 210 |
| E (мм) | 60 | 60 | 93 | 140 |
| F (мм) | 81 | 96 | 129 | 192.5 |
Susol

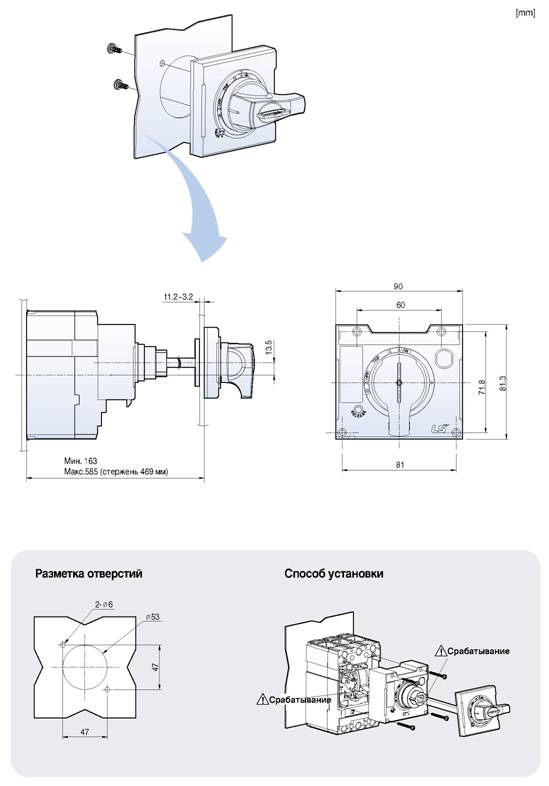

Выносные поворотные рукоятки
EH1 для TD100/160

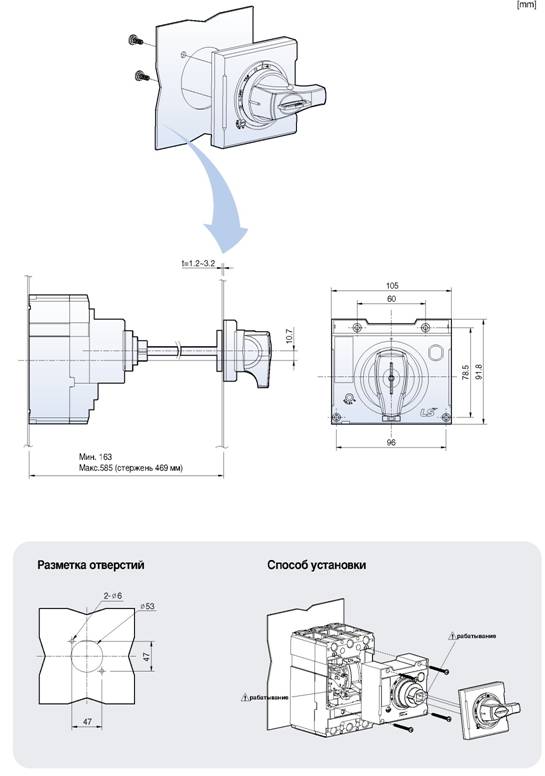

Выносные поворотные рукоятки
Susol
EH2 для S100/160/250
Susol

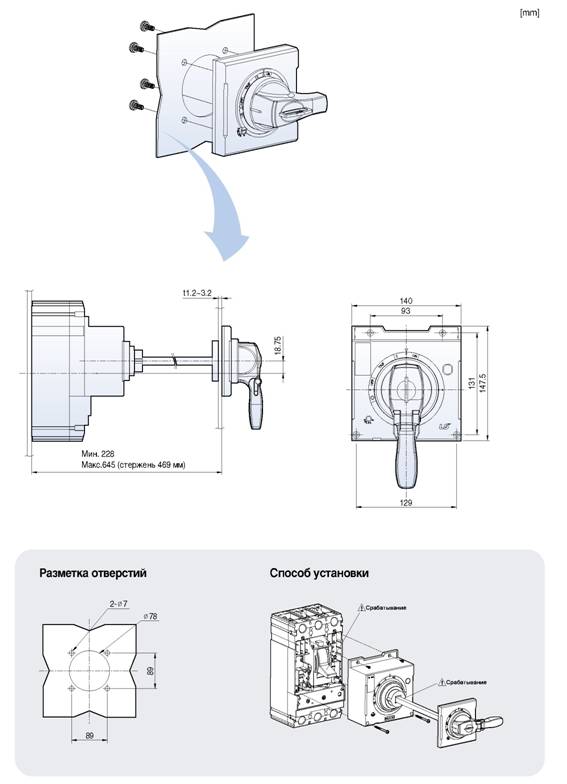

Выносные поворотные рукоятки
EH3 для TS400/630
Выносные поворотные рукоятки
Размеры
Susol

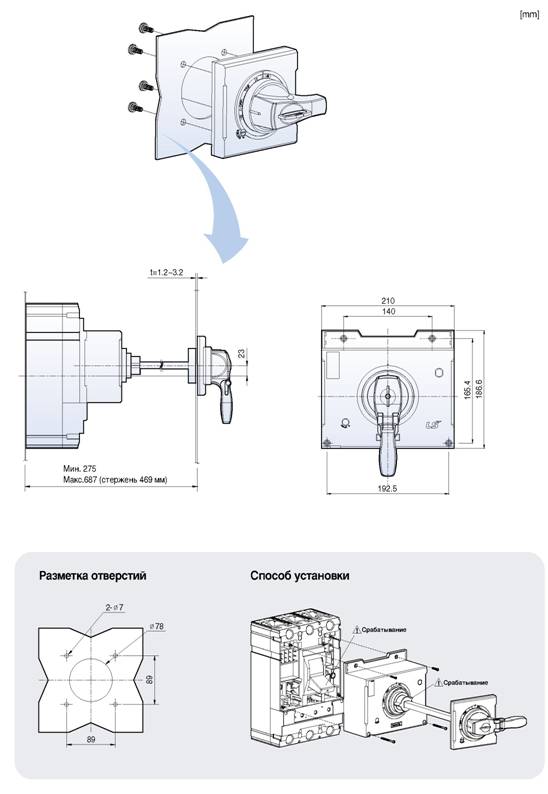

EH4 для TS800
Выносные поворотные рукоятки
Susol

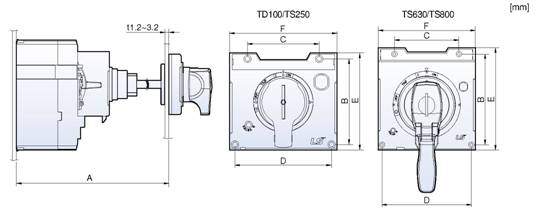

Сводная таблица размеров выносных поворотных рукояток
| Модель | EH1 | EH2 | EH3 | EH4 |
| Применяется с выключателями | TD160 | TS250 | TS630 | TS800 |
| A (мм) | Мин. 163 | Мин. 163 | Мин. 228 | Мин. 275 |
| Макс. 585 | Макс. 585 | Макс. 645 | Макс. 687 | |
| B (мм) | 71.8 | 78.5 | 131 | 165.4 |
| C (мм) | 60 | 60 | 93 | 140 |
| D (мм) | 81 | 96 | 129 | 192.5 |
| E (мм) | 81.3 | 91.8 | 147.5 | 186.6 |
| F (мм) | 90 | 105 | 140 | 210 |
| Стержень (мм) | 469 | 469 | 469 | 469 |
Susol

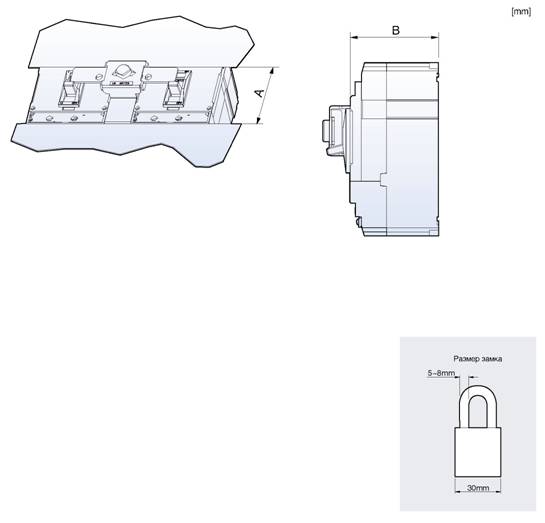

Устройство механической взаимной блокировки
| A (мм) | B (мм) | |
| TD160 | 83 | 86 |
| TS250 | 102 | 86 |
| TS630 | 168 | 110 |
| TS800 | 201 | 135 |
MIT13, MIT23, MIT33, MIT43
Устройство механической взаимной блокировки
Susol

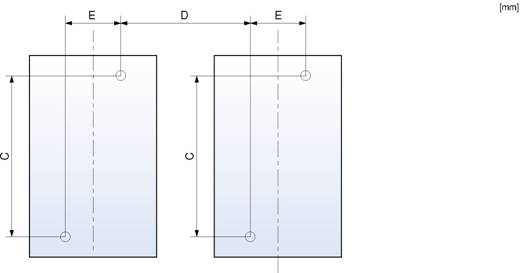

Установочные размеры для MIT
| 2, 3-полюсные аппараты | C(мм) | D(мм) | E(мм) | 4-полюсные аппараты | C(мм) | D(мм) | E(мм) |
| TD100/160 | 107 | 90 | 30 | TD100/160 | 107 | 90 | 60 |
| TS100/160/250 | 125 | 105 | 35 | TS100/160/250 | 125 | 105 | 70 |
| TS400/630 | 200 | 139.5 | 46.5 | TS400/630 | 200 | 139.5 | 93 |
| TS800 | 278 | 210 | 70 | TS800 | 278 | 210 | 140 |
