Страница 37 из 39

Каталожные номера

Susol

Аксессуары

Выводы

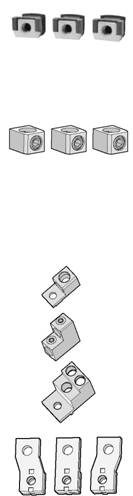

Вывод для подключения спереди

Тип Применяется с выключателями Количество в комплектеКаталожный номер
TM1TD100, TD1603P
4P
TM2TS100, TS160, TS2503P
4P
Внутренний вывод в корпусе
ТипПрименяется с выключателями Количество в комплектеКаталожный номер
IBT13TD100, TD1603P3 шт.70821171801
IBT14 4P4 шт.70821171802
IBT23TS100, TS160, TS2503P3 шт.70821172801
IBT24 4P4 шт.70821172802
IBT33TS400, TS6303P3 шт.70821173801
IBT34 4P4 шт.70821173802
Удлиненный вывод в корпусе (для медных кабелей/шин)
ТипПрименяется с выключателями Количество в комплектеКаталожный номер
EBT13TD100, TD1603P3 шт.70821171804
EBT14 4P4 шт.70821171805
EBT23TS100, TS160, TS2503P3 шт.70821172804
EBT24 4P4 шт.70821172805
EBT33TS400, TS6303P3 шт.70821173804
EBT34 4P4 шт.70821173805
EBT43TS8003P3 шт.70821174801
EBT44 4P4 шт.70821174802
Расширенный вывод
ТипПрименяется с выключателями Количество в комплектеКаталожный номер
SP12aTD100, TD1602P2 шт.83261171008
SP13a 3P3 шт.83261171004
SP14a 4P4 шт.83261171006
SP12b 2P2 шт.83261171009
SP13b 3P3 шт.83261171005
SP14b 4P4 шт.83261171007
SP22aTS100, TS160, TS2502P2 шт.83261172008
SP23a 3P3 шт.83261172004
SP24a 4P4 шт.83261172006
SP22b 2P2 шт.83261172009
SP23b 3P3 шт.83261172005
SP24b 4P4 шт.83261172007
SP32aTS400, TS6302P2 шт.83261173004
SP33a 3P3 шт.83261173005
SP34a 4P4 шт.83261173006
SP32b 2P2 шт.83261173007
SP33b 3P3 шт.83261173008
SP34b 4P4 шт.83261173009
SPS32 2P2 шт.83261173014
SPS33 3P3 шт.83261173015
SPS34 4P4 шт.83261173016
SPS42TS8002P2 шт.83261174004
SPS43 3P3 шт.83261174005
SPS43 4P4 шт.83261174006

Аксессуары

Выводы

Каталожные номера

Susol

Плоские выводы для подключения сзади

Тип Применяется с выключателями Количество в комплектеКаталожный номер
RTB12TD100, TD1602P 83161171801
RTB13 3P 83161171802
RTB14 4P 83161171803
RTB22TS100, TS160, TS2502P 83161172801
RTB23 3P 83161172802
RTB24 4P 83161172803
RTB32TS400, TS6302P 83161173801
RTB33 3P 83161173802
RTB34 4P 83161173803
RTB42TS8002P 83161174801
RTB43 3P 83161174802
RTB44 4P 83161174803

Круглые резьбовые выводы для подключения сзади

Тип Применяется с выключателями Количество в комплектеКаталожный номер
RTR12TD100, TD1602P 83161171804
RTR13 3P 83161171805
RTR14 4P 83161171806
RTR22TS100, TS160, TS2502P 83161172806
RTR23 3P 83161172807
RTR24 4P 83161172808

Каталожные номера

Susol

Аксессуары

Фиксированная часть втычного выключателя

Тип Применяется с выключателями Количество в комплектеКаталожный номер
PB12TD100, TD1602P 83171171001
PB13 3P 83171171002
PB12D2 2P 83171171003
PB13D2 3P 83171171004
PB22TS100, TS160, TS2502P 83171172001
PB23 3P 83171172002
PB32TS400, TS6302P 83171173001
PB33 3P 83171173002
PB42TS8002P 83171174001
PB43 3P 83171174002

* Состав комплекта: фиксированная часть, устройство блокировки отсоединения и присоединения выключателя, низкая крышка выводов, соединительный комплект.

Межфазная изолирующая перегородка
ТипПрименяется с выключателямиКоличество в комплекте Каталожный номер
B-23CTD100, TD1604 шт.
TS100, TS160, TS2504 шт.
B-33CTS400, TS6304 шт.
B-43CTS8004 шт.

Аксессуары

Изолирующая крышка для выводов

Каталожные номера

Susol

Изолирующая крышка (низкая)

Тип Применяется с выключателями Количество в комплектеКаталожный номер
ITS13,TD160TD100, TD1602P, 3P2 шт.64621171011
ITS14,TD160 4P2 шт.64621171012
ITS23,TS250TS100, TS160, TS2502P, 3P2 шт.64621172011
ITS24,TS250 4P2 шт.64621172015
ITS33,TS630TS400, TS6302P, 3P2 шт.64621173011
ITS34,TS630 4P2 шт.64621173012
ITS43,TS800TS8002P, 3P2 шт.64621174011
ITS44,TS800 4P2 шт.64621174012

Изолирующая крышка (высокая)

Тип Применяется с выключателями Количество в комплектеКаталожный номер
ITL13,TD160TD100, TD1602P, 3P2 шт.64621171013
ITL14,TD160 4P2 шт.64621171014
ITL23,TS250TS100, TS160, TS2502P, 3P2 шт.64621172 016
ITL24,TS250 4P2 шт.64621172017
ITL33,TS630TS400, TS6302P, 3P2 шт.64621173013
ITL34,TS630 4P2 шт.64621173014
ITL43,TS800TS8002P, 3P2 шт.64621174013
ITL44,TS800 4P2 шт.64621174014

Каталожные номера

Susol

Аксессуары

Устройство механической взаимной блокировки

Тип Применяется с выключателямиКоличество в комплектеКаталожный номер
MIT13TD100, TD1603P1PC56121171811
MIT14 4P1PC56121171812
MIT23TS100, TS160, TS2503P1PC56121172811
MIT24 4P1PC56121172812
MIT33TS400, TS6303P1PC56121173813
MIT34 4P1PC56121173814
MIT43TS8003P1PC56121174813
MIT44 4P1PC56121174814
Моторный привод
ТипПрименяется с выключателямиКоличество в комплектеКаталожный номер
MOP1TD100, TD16024V пост. тока1PC83471171901
100-240V переменного тока/ 100-220V пост. тока1PC83471171902
MOP2TS100, TS160, TS25024V пост. тока1PC83471172901
110V переменного тока/ 110V пост. тока1PC83471172902
230V переменного тока/ 220V пост. тока1PC83471172903
MOP3TS400, TS63024V пост. тока1PC83471173901
100-110V переменного тока/ 110V пост. тока1PC83471173902
230V переменного тока/ 220V пост. тока1PC83471173903
MOP4TS80024V пост. тока1PC83471174901
100-110V переменного тока/ 110V пост. тока1PC83471174902
230V переменного тока/ 220V пост. тока1PC83471174903
