характеристики TD и TS

Susol TD & TS MCCB Основные характеристики

Автоматические выключатели в литом корпусе для защиты распределительных сетей

Электрические характеристики

										TD160			TS100
Типоразмер корпуса					[AF]					160			100
Номинальный ток, In *					[A]	16, 20, 25, 32, 40, 50, 63, 80, 100			100, 125, 160			40, 50, 63, 80, 100
Число полюсов										2*, 3, 4			2*, 3, 4
Номинальное рабочее				перем.ток	[V]					690			690
напряжение, Ue				пост. ток	[V]					500			500
Номинальное импульсное выдерживаемое напряжение, Uimp					[kV]					8			8
Номинальное напряжение изоляции, Ui					[V]					750			750
Номинальная предельная отключающая способность, Icu								L	N	H	L	N	H	L
	Перем. ток			220/240V	[kA]	85		200	85	100	200	100	120	200
				380/415V	[kA]	50		150	50	85	150	50	85	150
				440/460V	[kA]	50		130	50	70	130	50	70	130
				480/500V	[kA]	30		65	30	50	65	42	65	85
				660/690V	[kA]	5		10	5	8	10	10	15	20
	Пост. ток			250V	[kA]	42		100	42	65	100	50	85	100
				500V(2 полюса последовательно) [kA]		42		100	42	65	100	50	85	100
Номинальная рабочая отключающая способность, Ics					[%Icu]	100%		100%	100%	100%	100%	100%	100%	100%
Номинальная наибольшая включающая способность, Icm
	Переменный ток			220/240V	[kA]	187		440	187	220	440	220	264	440
				380/415V	[kA]	105		330	105	187	330	105	187	330
				440/460V	[kA]	105		286	105	154	286	105	154	286
				480/500V	[kA]	63		143	63	105	143	88	143	187
				660/690V	[kA]	8		17	8	14	17	17	30	40
Категория применения										A			A
Пригодность к разъединению										•			•

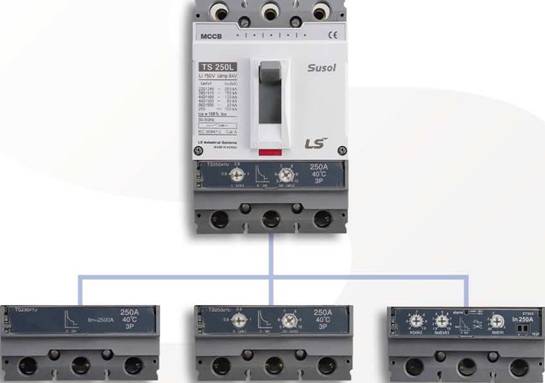

Расцепитель
	Теплоэлектромагнитный
	• С нерегулируемыми уставками теплового и электромагнитного расцепителей FTU									•			•
	• С регулируемой уставкой теплового и нерегулируемой уставкой электромагнитного расцепителя FMU									•			•
	• С регулируемыми уставками теплового и электромагнитного расцепителей				ATU					-			-
	• Только с электромагнитным расцепителем				MTU ***					-			•
	Электронный
	• LSI				ETS ***					-			•
	• LSI				ETM ***					-			-
		Опции	Защита от замыкания на землю, Ig							-			-
			Логическая селективность, ZSI							-			-
			Амперметр							-			-
			Интерфейс связи							-			-
			Модуль обнаружения тока утечки ****							-			-
Присоединение			Стационарных	переднее						•			•
проводников			выключателей	заднее						•			•
			Втычных	переднее						•			•
			выключателей	заднее						•			•
Механическая износостойкость				[циклов коммутации]						25000			25000
Электрическая износостойкость при 415 V переменного тока [циклов коммутации]										10000			10000
Габаритные размеры, Ш х В х Г аппаратов				3-полюсн.	[мм]		90x140x86		90x140x86			105x160x86
с передним присоединением проводников				4-полюсн.	[мм]		120x140x86		120x140 x 86			140x160x86
Масса аппаратов с передним				3-полюсн.	[kg]					1.5			2
присоединением проводников				4-полюсн.	[kg]					1.8			2.6
Аппараты соответствуют стандарту									IEC60947-2				EC60947-2

Для автоматических выключателей с расцепителями FTU, FMU, ATU

2-полюсный выключатель в корпусе 3-полюсного аппарата ** 700 A только для TS800FTU

*** Для 3-полюсных автоматических выключателей

**** В стадии разработки

Susol

TS160			TS250			TS400			TS630			TS800
	160			250			400			630			800
(100)*, 125, 160			125, 160, 200, 250				300, 400			500, 630			700**, 800
	2*, 3, 4			2*, 3, 4			2*, 3, 4			2*, 3, 4			2*, 3, 4
	690			690			690			690			690
	500			500			500			500			500
	8			8			8			8			8
	750			750			750			750			750
N	H	L	N	H	L	N	H	L	N	H	L	N	H	L
100	120	200	100	120	200	100	120	200	100	120	200	100	120	200
50	85	150	50	85	150	65	85	150	65	85	150	65	100	150
50	70	130	50	70	130	65	85	130	65	85	130	65	100	130
42	65	85	42	65	85	42	65	85	42	65	85	42	85	100
10	15	20	10	15	20	10	20	35	10	20	35	10	20	35
50	85	100	50	85	100	50	85	100	50	85	100	50	85	100
50	85	100	50	85	100	50	85	100	50	85	100	50	85	100
100%	100%	100%	100%	100%	100%	100%	100%	100%	100%	100%	100%	100%	100%	100%

220	264	440	220	264	440	220	264	440	220	264	440	220	264	440
105	187	330	105	187	330	143	187	330	143	187	330	143	220	330
105	154	286	105	154	286	143	187	286	143	187	286	143	220	286
88	143	187	88	143	187	88	143	187	88	143	187	88	187	220
17	30	40	17	30	40	17	40	74	17	40	74	17	40	74
	A			A			A			A			A
	•			•			•			•			•


	•			•			•			•			•
	•			•			•			•			•
	•			•			•			•			•
	•			•			•			•			•

	•			•			•			•			•
	-			-			•			•			•
	-			-			•			•			•
	-			-			•			•			•
