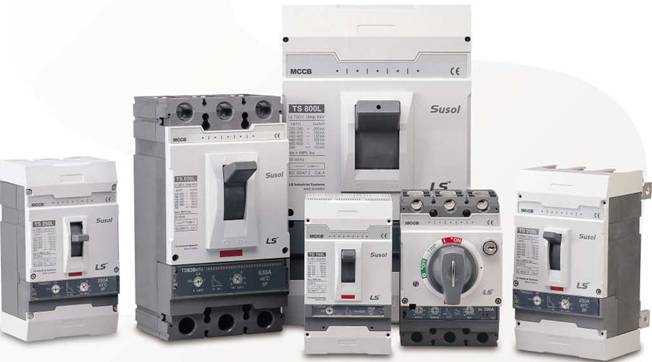

Susol TD & TS MCCB кривые характеристик срабатывания защиты

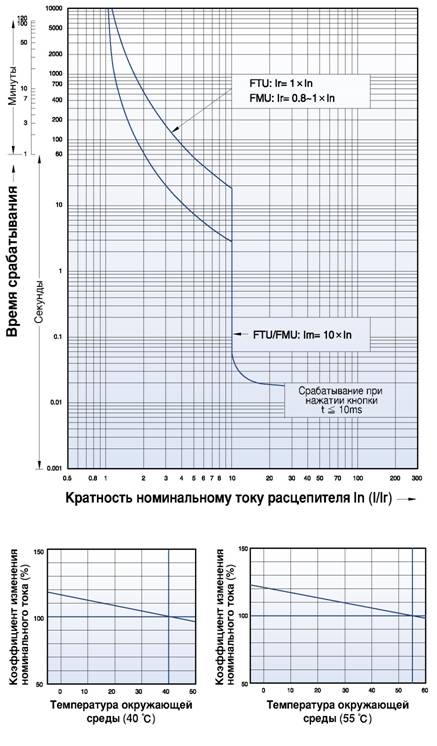

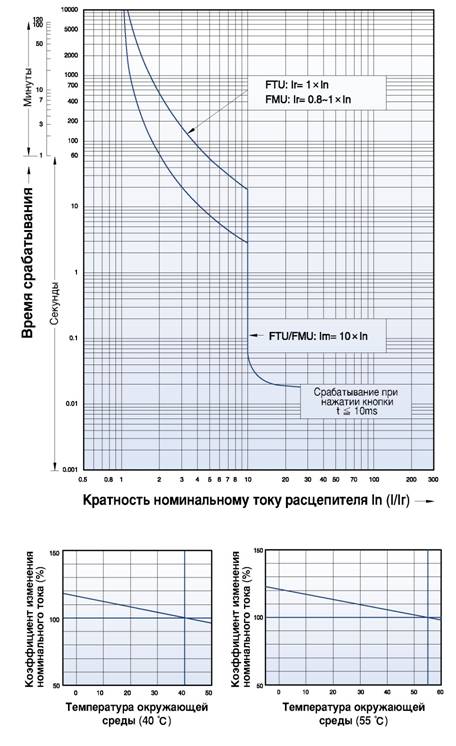

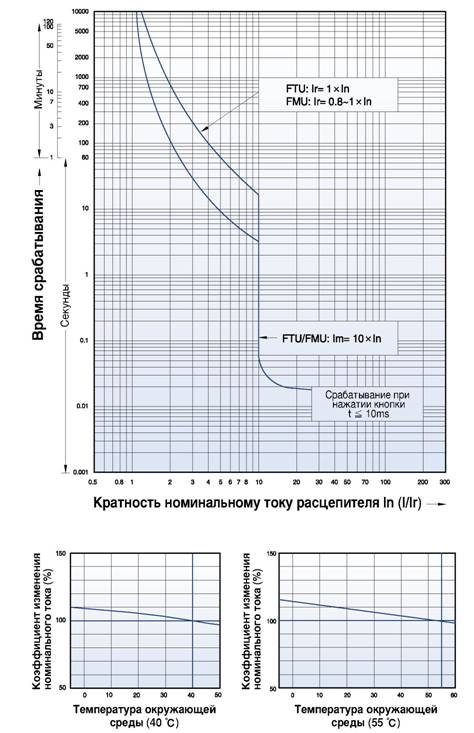

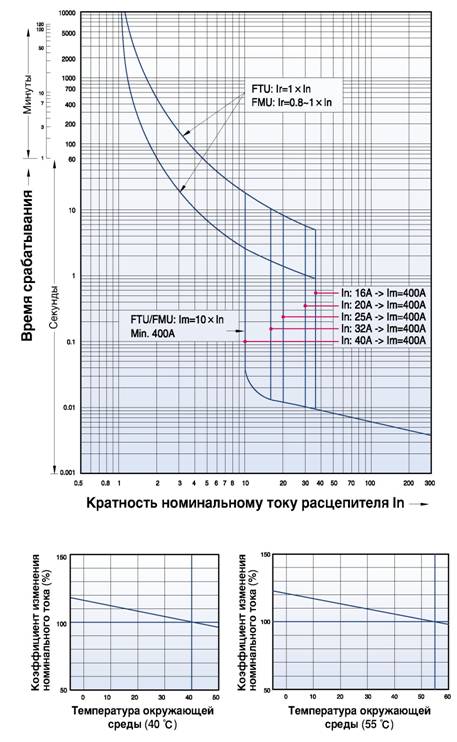

Автоматические включатели с теплоэлектромагнитными расцепителями

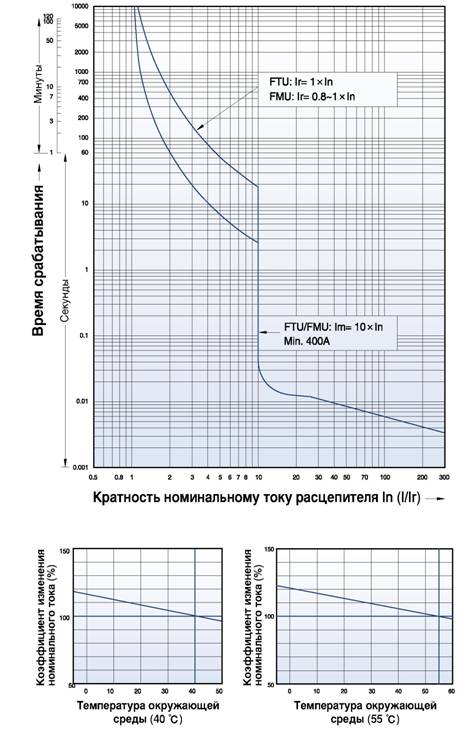

TD100
FTU FMU 16~100A

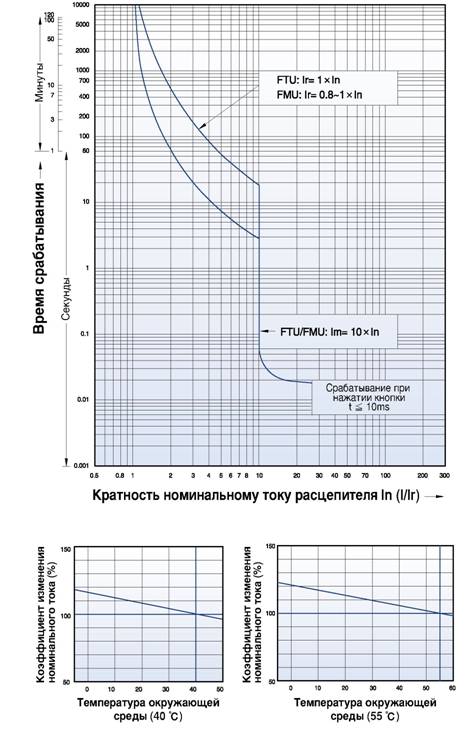

TD160
FTU FMU
Автоматические включатели с теплоэлектромагнитными расцепителями
100~160A
TS100
Автоматические включатели с теплоэлектромагнитными расцепителями
FTU FMU 40~100A

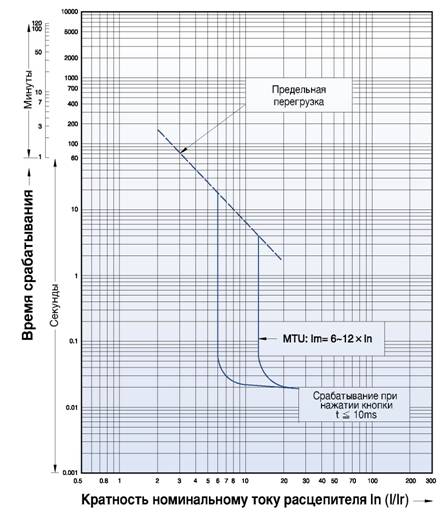

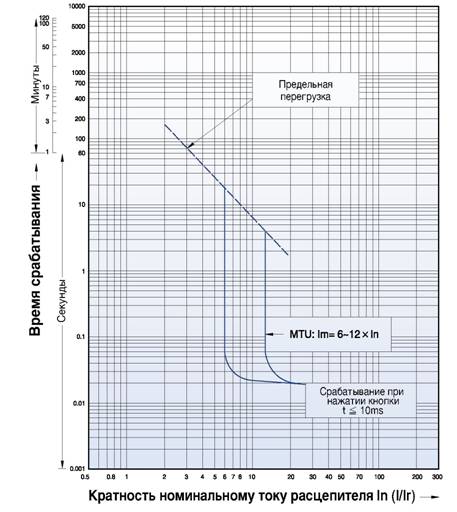

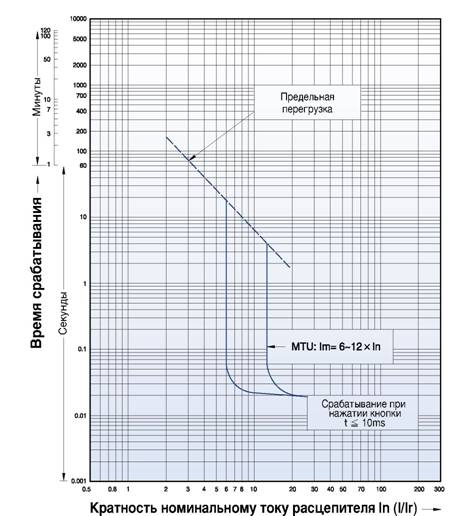

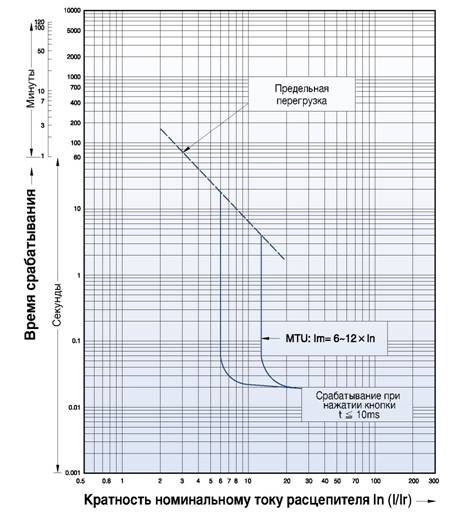

Автоматические включатели с электромагнитными расцепителями
Magnetic only
MTU
32~160A

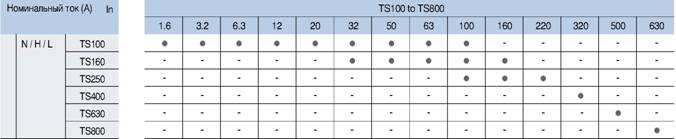

Magnetic trip units(MTU)
| Rating(A) | In | TS100 to TS800 | ||||||||||||||
| 1.6 | 3.2 | 6.3 | 12 | 20 | 32 | 50 | 63 | 100 | 160 | 220 | 320 | 500 | 630 | |||
| N / H / L | TS100 | • | • | • | • | • | • | • | • | • | - | - | - | - | - | |
| TS160 | - | - | - | - | - | • | • | • | • | • | - | - | - | - | ||
| TS250 | - | - | - | - | - | - | - | - | • | • | • | - | - | - | ||
| TS400 | - | - | - | - | - | - | - | - | - | - | - | • | - | - | ||
| TS630 | - | - | - | - | - | - | - | - | - | - | - | - | • | - | ||
| TS800 | - | - | - | - | - | - | - | - | - | - | - | - | - | • | ||
Short - circuit protection(magnetic)
Im
Setting
Pick - up
6..12x In (6 Point)
TS160
FTU FMU
Автоматические включатели с теплоэлектромагнитными расцепителями
100, 125, 160A

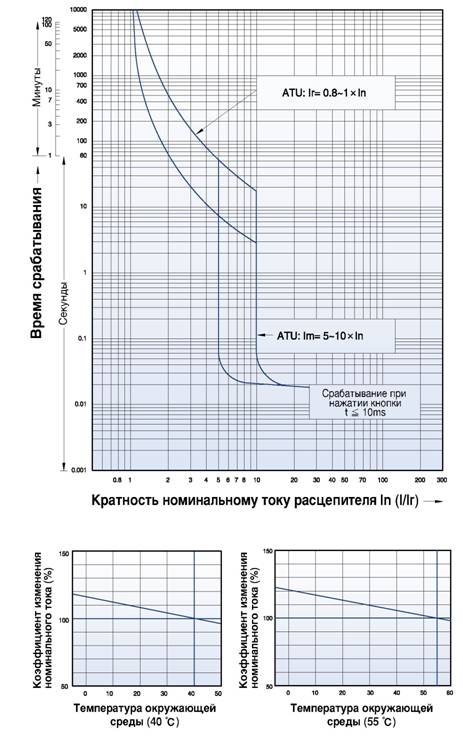

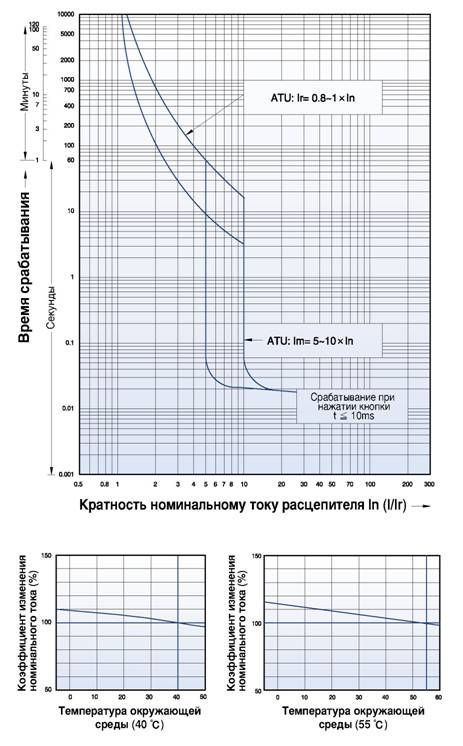

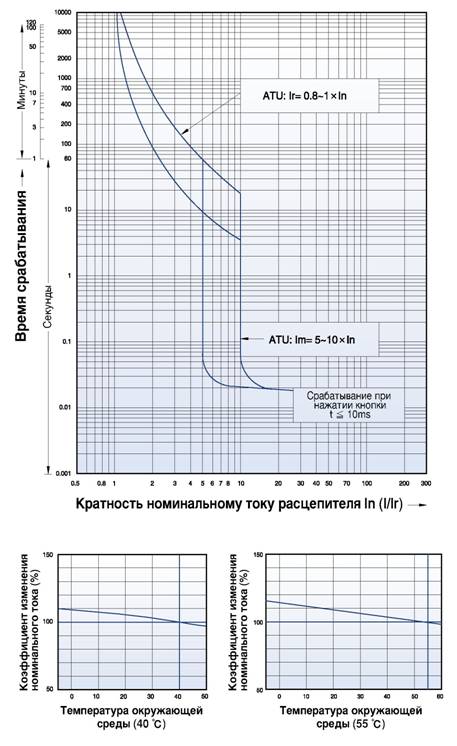

TS160
ATU
Автоматические выключатели с теплоэлектромагнитными расцепителями
100, 125, 160A
Автоматические включатели с теплоэлектромагнитными расцепителями

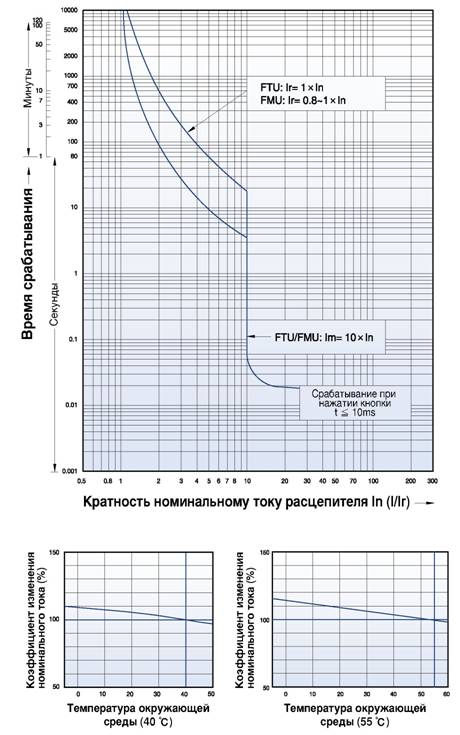

TS250
FTU FMU
125-250A

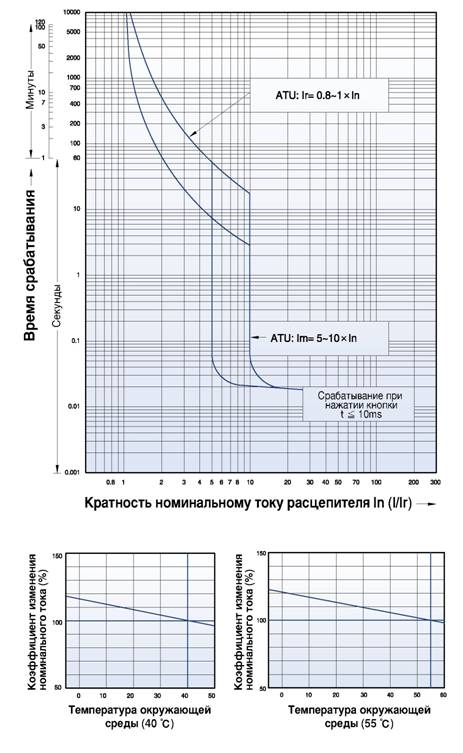

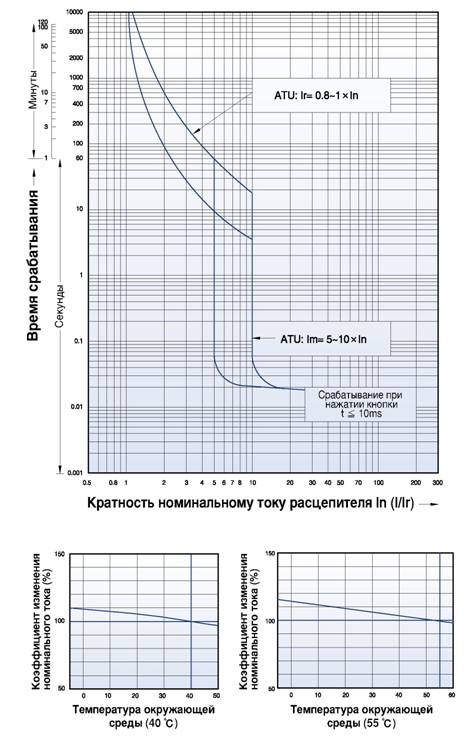

TS250
ATU
Кривые характеристик срабатывания защиты
Susol
Автоматические включатели с теплоэлектромагнитными расцепителями
125-250A

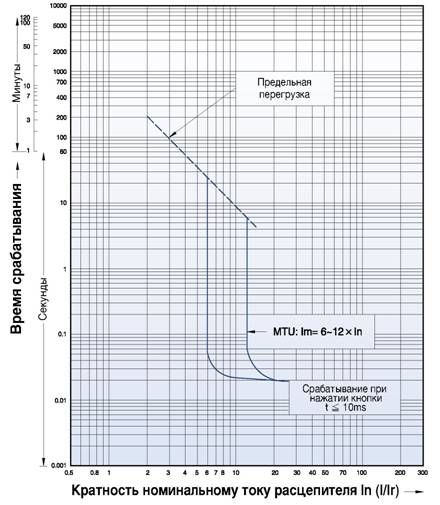

TS250
Magnetic only MTU
Автоматические включатели с электромагнитными расцепителями
100, 160, 220A
Уставка
Электромагнитные расцепители (MTU)
| Номинальный ток (A) |n | TS100 to TS800 | |||||||||||||||
| 1.6 | 3.2 | 6.3 | 12 | 20 | 32 | 50 | 63 | 100 | 160 | 220 | 320 | 500 | 630 | |||
| N / H / L | TS100 | • | • | • | • | • | • | • | • | • | - | - | - | - | - | |
| TS160 | - | - | - | - | - | • | • | • | • | • | - | - | - | - | ||
| TS250 | - | - | - | - | - | - | - | - | • | • | • | - | - | - | ||
| TS400 | - | - | - | - | - | - | - | - | - | - | - | • | - | - | ||
| TS630 | - | - | - | - | - | - | - | - | - | - | - | - | • | - | ||
| TS800 | - | - | - | - | - | - | - | - | - | - | - | - | - | • | ||
Защита от короткого замыкания (электромагнитный расцепитель)
Ток срабатывания Ir
Автоматические включатели с теплоэлектромагнитными расцепителями

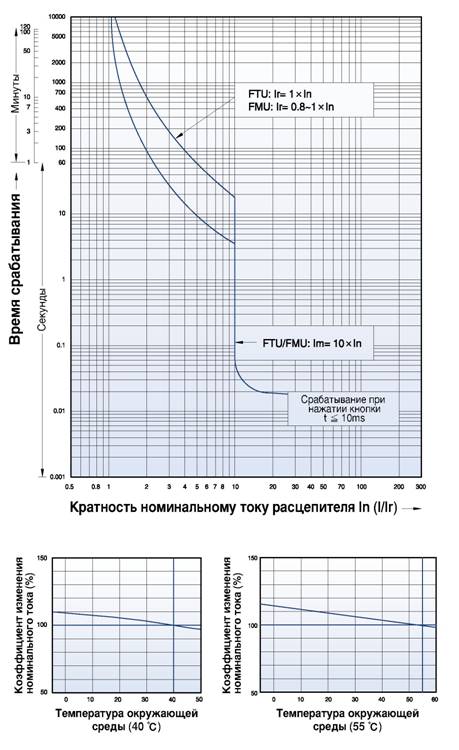

TS400
FTU FMU
300, 400A
TS400
ATU
Автоматические включатели с теплоэлектромагнитными расцепителями
300, 400A
Автоматические включатели с теплоэлектромагнитными расцепителями
TS400 MTU
Электромагнитные расцепители (MTU)
320A
Защита от короткого замыкания (электромагнитный расцепитель)
Ток срабатывания Ir
Уставка
Автоматические включатели с теплоэлектромагнитными расцепителями
TS630
FTU FMU
500, 630A
Автоматические включатели с теплоэлектромагнитными расцепителями
TS630
ATU
500, 630A
TS630
MTU
Автоматические включатели с электромагнитными расцепителями
500A
Уставка
Электромагнитные расцепители (MTU)
| Номинальный ток (A) |n | TS100 to TS800 | ||||||||||||||||
| 1.6 | 3.2 | 6.3 | 12 | 20 | 32 | 50 | 63 | 100 | 160 | 220 | 320 | 500 | 630 | ||||
| N / H / L | TS100 | • | • | • | • | • | • | • | • | • | |||||||
| TS160 | • | • | • | • | • | ||||||||||||
| TS250 | • | • | • | ||||||||||||||
| TS400 | • | ||||||||||||||||
| TS630 | • | ||||||||||||||||
| TS800 | • | ||||||||||||||||
Защита от короткого замыкания (электромагнитный расцепитель)
Ток срабатывания Im
Автоматические включатели с теплоэлектромагнитными расцепителями
TS800
FTU
700, 800A
FMU 800A
TS800
Автоматические включатели с теплоэлектромагнитными расцепителями
ATU 800A
TS800
MTU
Автоматические включатели с теплоэлектромагнитными расцепителями
630A
Уставка
Электромагнитные расцепители (MTU)
| Номинальный ток (A) |n | TS100 to TS800 | |||||||||||||||
| 1.6 | 3.2 | 6.3 | 12 | 20 | 32 | 50 | 63 | 100 | 160 | 220 | 320 | 500 | 630 | |||
| N / H / L | TS100 | • | • | • | • | • | • | • | • | • | - | - | - | - | - | |
| TS160 | - | - | - | - | - | • | • | • | • | • | - | - | - | - | ||
| TS250 | - | - | - | - | - | - | - | - | • | • | • | - | - | - | ||
| TS400 | - | - | - | - | - | - | - | - | - | - | - | • | - | - | ||
| TS630 | - | - | - | - | - | - | - | - | - | - | - | - | • | - | ||
| TS800 | - | - | - | - | - | - | - | - | - | - | - | - | - | • | ||
Защита от короткого замыкания (электромагнитный расцепитель)
Ток срабатывания Ir

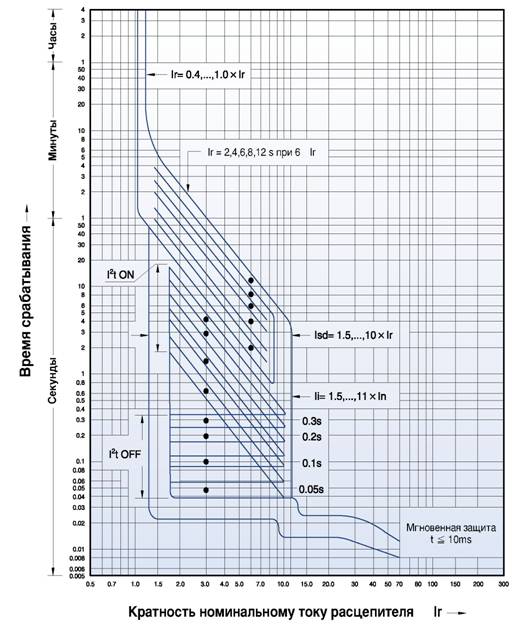

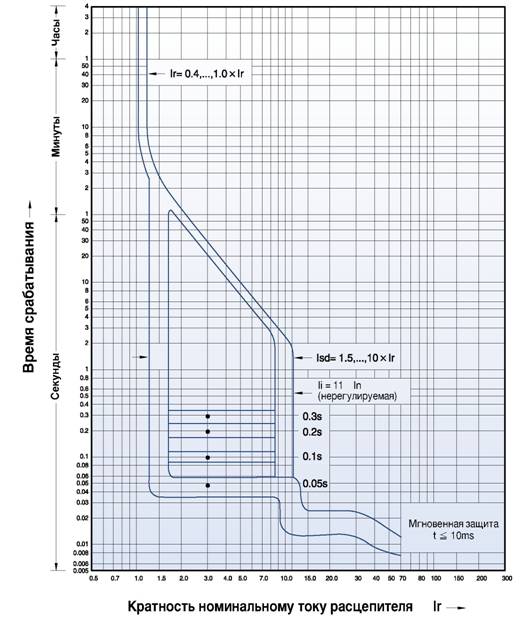

Автоматические включатели с электронными расцепителями (ETS)
TS100 to TS800
ETS23 ETS33 ETS43
Автоматические включатели с электронными расцепителями (ETM)
TS400 TS630 TS800 ETM33 ETM43

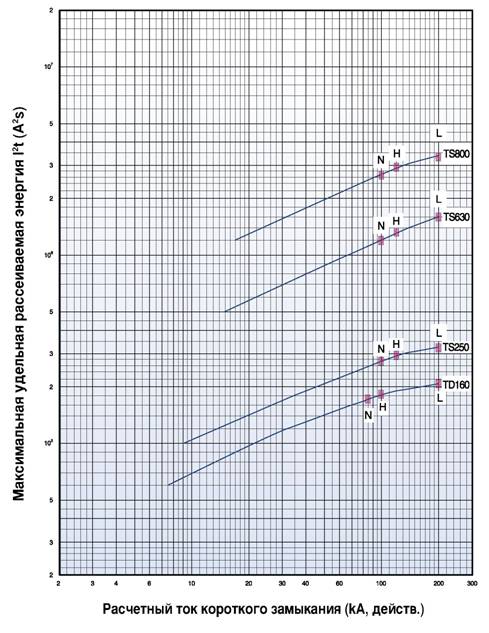

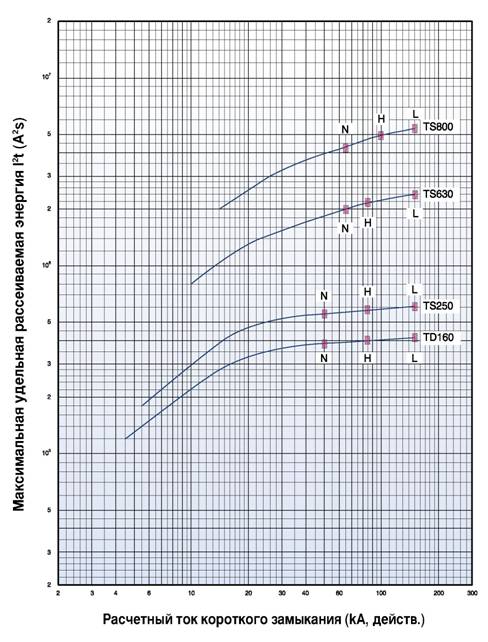

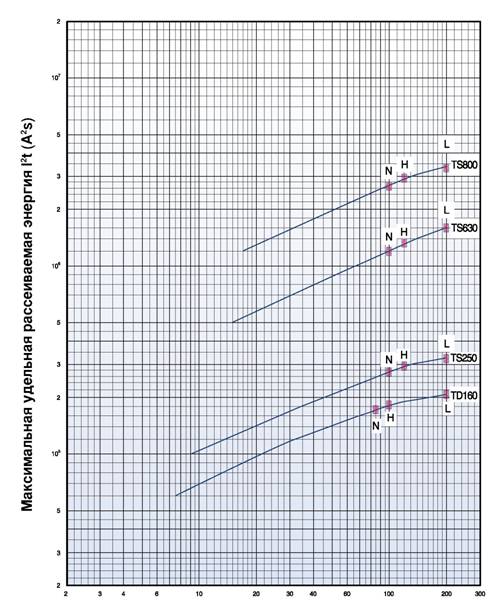

Кривые удельной рассеиваемой энергии
220/240V
Тепловое воздействие
Кривые характеристик срабатывания защиты
Susol

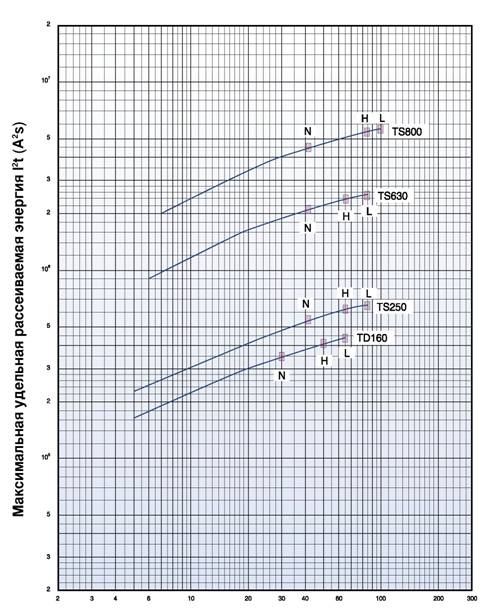

Кривые удельной рассеиваемой энергии
380/415V
Тепловое воздействие
Кривые удельной рассеиваемой энергии
480/500V
Тепловое воздействие
Расчетный ток короткого замыкания (kA, действ.)
Кривые характеристик срабатывания защиты
Susol

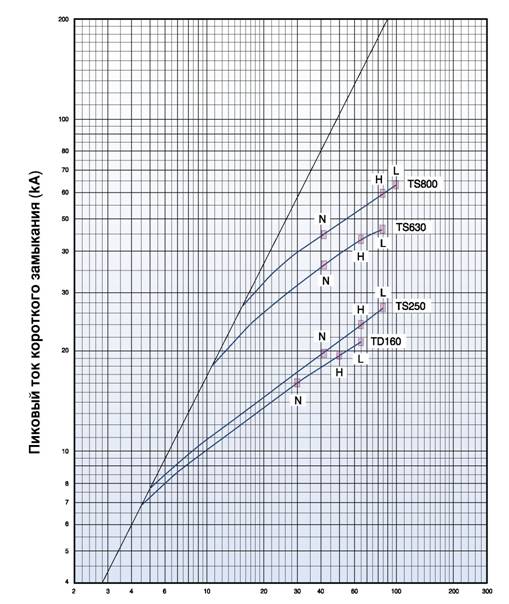

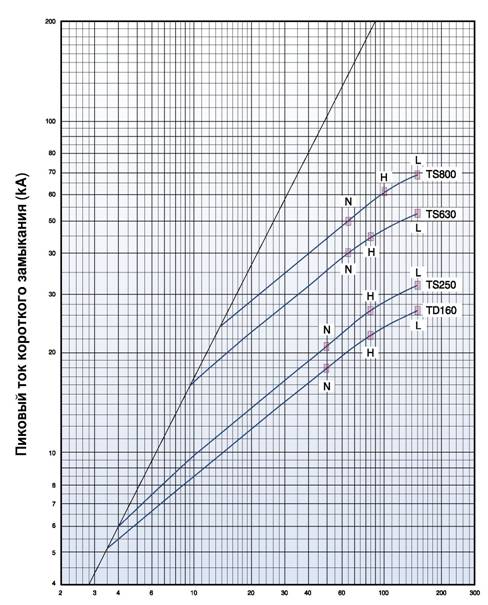

Кривые токоограничения
220/240V Пиковый ток
Расчетный ток короткого замыкания (kA, действ.)
Кривые токоограничения
380/415V Пиковый ток
Расчетный ток короткого замыкания (kA, действ.)
Кривые характеристик срабатывания защиты
Susol
Кривые токоограничения
480/500V Пиковый ток
Расчетный ток короткого замыкания (kA, действ.)
