Страница 33 из 39

Размеры

Susol

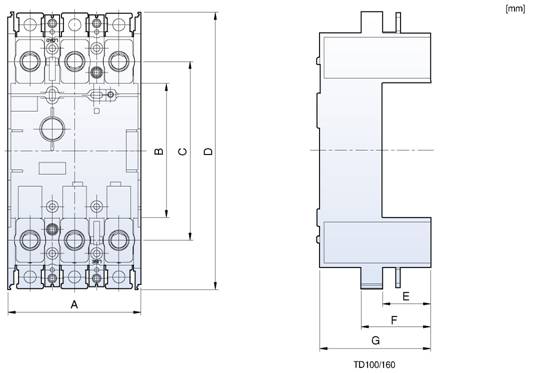

Фиксированная часть для TD100/160

Фиксированная часть для TD100/160

TD100/160
A(мм)90
B(мм)92
C(мм)122
D(мм)189.2
E(мм)32.5
F(мм)47
G(мм)75

Фиксированная часть втычного выключателя

Susol

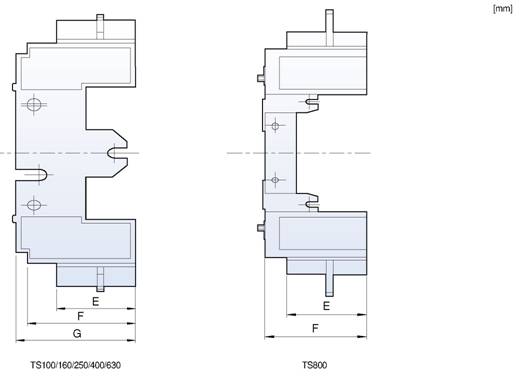

Фиксированная часть для TS100/160/250/400/630/800

TS100/160/250TS400/630TS800
A(мм)105140210
B(мм)103.5186.4220
C(мм)140230287
D(мм)220335.2451
E(мм)48.273110
F(мм)6694.2140
G(мм)73102-

Фиксированная часть втычного выключателя

Размеры

Susol

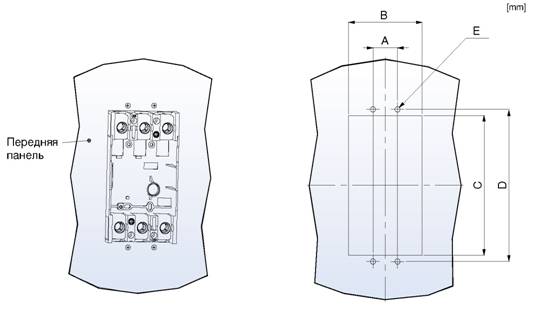

Установка на передней панели

Применяется сTD100/160TS100/160/250TS400/630TS800
A (мм)303546.570
B (мм)90105140210
C (мм)160182290387
D (мм)173202314422
E (мм)M4 или 0 5M4 или 0 5M5 или 0 6M6 или 0 7

Фиксированная часть втычного выключателя

Susol

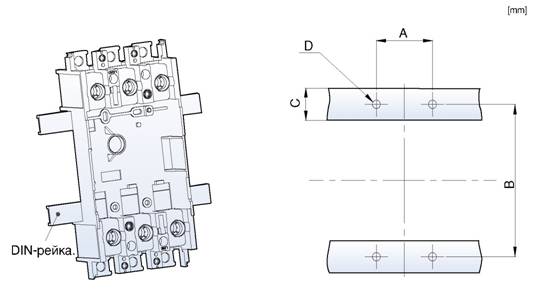

Установка на монтажной рейке

Применяется сTD100/160TS100/160/250TS400/630TS800
A (мм)3070100156
B (мм)7677.8101.6104.2
C (мм)14283243
D (мм)M4 или 0 5M6 или 0 7M6 или 0 7M8 или 0 9

Фиксированная часть втычного выключателя

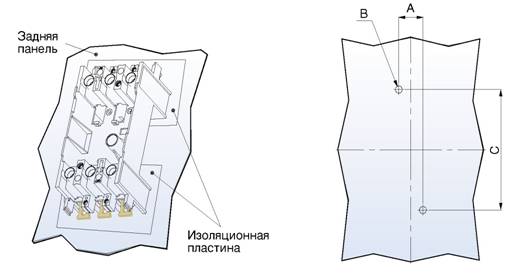

Установка на задней панели щита с изоляционной пластиной сзади аппарата

Размеры

Susol

[мм]

Применяется сTD100/160TS100/160/250TS400/630TS800
A (мм)303546.570
B (мм)140154216343
C (мм)M4 или 0 5M4 или 0 5M5 или 0 6M6 или 0 7

Фиксированная часть втычного выключателя

Susol

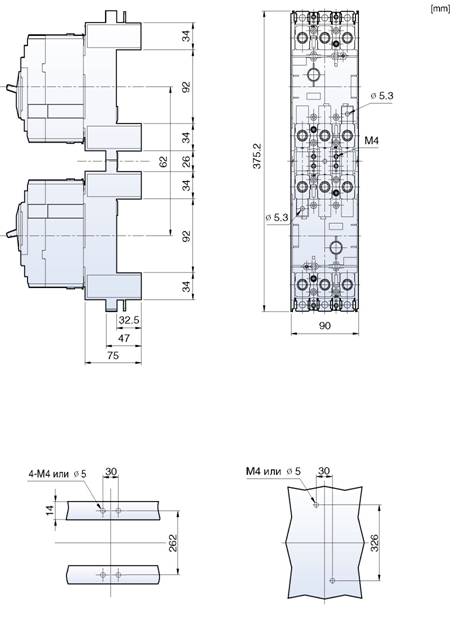

Монтаж
