Электронные расцепители (многофункциональные) - общий обзор

Типы: ETM33, ETM43

Диапазон уставок защиты от перегрузки: от 64 до 630 A (ETM33), от 250 до 800 A (ETM43) Устанавливаются в автоматические выключатели в корпусах двух типоразмеров: 630AF, 800AF Расцепители ETM33 и ETM43 устанавливаются в аппараты с отключающей способностью N, H, L типоразмеров TS400 / TS630 / TS800

Расцепители устанавливаются только в трехполюсные аппараты.

Номинальный ток

Номинальный ток In (A)

Номинальный ток In	Расцепитель
(A)	ETM33		ETM43
160	•	•	-
250	•	•	•
400	•	•	•
630	-	•	•
800	-	-	•
Автоматические выключатели	TS400 N/H/L	TS630 N/H/L	TS800 N/H/L

Уставка Ir (A)

Расцепитель		ETM33	ETM33	ETM43
Уставка защиты от	64	•	•	-
перегрузки Ir (А)	80	•	•	-
	100	•	•	-
	160	•	•	-
	250	•	•	•
	400	•	•	•
	630	-	•	•
	800	-	-	•
Автоматические выключатели		TS400 N/H/L	TS630 N/H/L	TS800 N/H/L

Электронные расцепители (многофункциональные) - общий обзор

Уставки

Защита от перегрузки (с длительной задержкой срабатывания)

Уставка Ir (A)	Регулируемая от 0,3 до 1,0 In, 30 значений.
Задержка срабатывания (s) при 6 х Ir	Регулируемая, 5 значений (2, 4, 6, 8, 12), точность отсчета ±20 %

Защита от короткого замыкания (с кратковременной задержкой срабатывания)
Уставка Isd (A)	Регулируемая, 9 значений (1.5, 2, 3, 4, 5, 6, 7, 8, 10 х Ir), точность срабатывания ±15 %
Задержка срабатывания (s) при 6 x Ir	Регулируемая, 4 значения (50, 100, 200, 300), точность отсчета ±15 % Функция "ft = constant": Вкл. или Откл.

Защита от короткого замыкания (мгновенная)

Уставка Ii (A) Регулируемая, 9 значений (1.5, 2, 3, 4, 5, 6, 7, 8, 10 х In)

Индикация причины срабатывания Светодиодный индикатор Ir, Isd, Ii, (Ig)

Опции для TS400ETM - TS800ETM
Измерение тока (А)	Ток максимально нагруженной фазы, токи трех фазных и нейтрального проводника
Защита от замыкания на землю (Е)	Регулируемая уставка (А), 9 настроек (0,2~1 In) Регулируемое время задержки (ms), 4 настройки (100, 200, 300, 400), допуск ±20 % Функция "I2t = constant": Вкл. или Откл.
Интерфейс передачи данных (С)	Передача значений уставок, токов фазных и нейтральных проводников, причин срабатывания
Логическая селективность ZCI (Z)	Входной и выходной сигнал ZCI

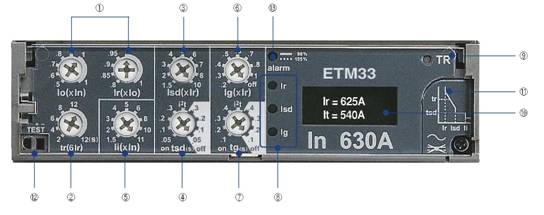

Электронные расцепители (многофункциональные)

1 Регулятор настройки защиты

от перегрузки (Ir)

2 Регулятор настройки длительной задержки срабатывания (tr)

3 Регулятор настройки защиты от короткого замыкания (Isd)

4 Регулятор настройки кратковременной задержки срабатывания (tsd)

5 Регулятор настройки мгновенной защиты (Ii)

6 Регулятор настройки защиты

от замыкания на землю (Ig)

7 Регулятор настройки задержки срабатывания защиты от замыкания на землю (tg)

8 Светодиодные индикаторы

9 Кнопка TR (причина

срабатывания)

10 ЖК-дисплей амперметра

11 Индикатор вспомогательного

питания

12 Разъем для тестирования

13 Светодиодный индикатор срабатывания выключателя

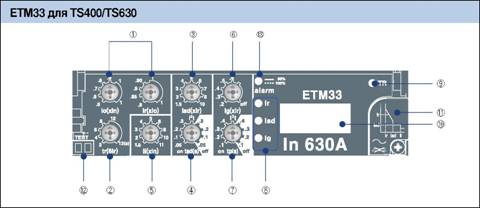

Электронные расцепители (многофункциональные) ETM33 для TS400, TS630

Органы управления и индикации

Электронные расцепители (многофункциональные) ETM33 для TS400, TS630

1 Регулятор настройки защиты с длительной задержкой

срабатывания (Ir) 2 Регулятор настройки длительной задержки срабатывания (tr) 3 Регулятор настройки защиты с кратковременной задержкой

срабатывания времени (Isd) 4 Регулятор кратковременной задержки срабатывания (tsd) 5 Регулятор настройки уставки мгновенной защиты (Ii) 6 Регулятор настройки защиты от замыкания на землю (Ig) 7 Регулятор настройки задержки срабатывания защиты от замыкания на землю (tg)

8 Светодиодные индикаторы 9 Кнопка TR (отображение причины срабатывания) 10 ЖК-дисплей (Амперметр) 11 Дополнительное питание 12 Разъем для тестирования

13 Светодиодный индикатор возможности срабатывания автоматического выключателя: ток не менее 90% Ir - непрерывное свечение ток не менее 105 % Ir - мигание

Индикация возможности срабатывания автоматического выключателя

Светодиодные индикаторы начинают светиться ровным светом когда ток превышает 90 % Ir. Светодиодные индикаторы начинают мигать, когда ток превышает 105 % Ir, указывая тем самым, что автоматический выключатель может сработать.

Индикаторы срабатывания автоматического выключателя

Светодиодные индикаторы указывают причину срабатывания: Ir : перегрузка

Isd : короткое замыкание (защита с кратковременной задержкой срабатывания, мгновенная) Ig : замыкание на землю При нажатии кнопки TR загорается индикатор, указывающий на причину срабатывания. Информация о причине срабатывания сохраняется в памяти и отображается светодиодным индикатором при нажатии кнопки TR.

При замыкании автоматического выключателя после его срабатывания светодиод гаснет и память очищается.

Если нажать кнопку TR в нормальном режиме работы, то загорятся все индикаторы, что указывает на их исправность и наличие вспомогательного электропитания.

Электронные расцепители (многофункциональные) ETM33 для TS400, TS630

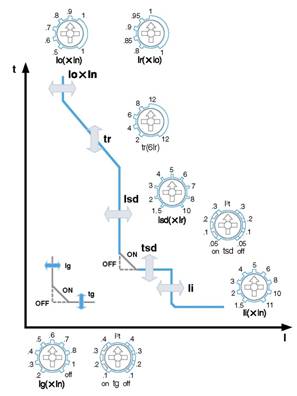

Характеристики срабатывания Расцепитель ETM43

Защита от перегрузки с длительной задержкой срабатывания

= Грубая настройка (кратная In) Ir = Точная настройка

tr = Длительная задержка срабатывания

Защита от короткого замыкания

Isd = Уставка защиты от короткого

замыкания tsd = Задержка срабатывания защиты от короткого замыкания Функция "I2t = constanf ON (Вкл.) или OFF (Откл.)

Мгновенная защита

= Уставка мгновенной защиты

Защита от замыкания на землю

Ig = Уставка защиты от замыкания на землю tg = Задержка срабатывания защиты от замыкания на землю Функция "I2t = constant" ON (Вкл.) или OFF (Откл.)

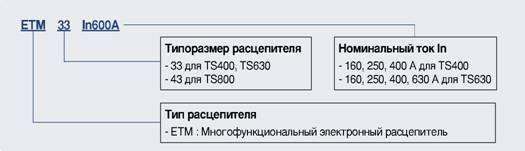

Структура условного обозначения

Электронные расцепители (многофункциональные) ETM33 для TS400, TS630

Уставки

Уставка защиты от перегрузки Ir (А)

Защита от перегрузки (с длительной задержкой срабатывания)

Тип расцепителя		TS400ETM
Номинальный ток In (А)		160	250	400
		Уставка защиты с кратковременной задержкой срабатывания Isd = Значение, задаваемое регулятором настройки (от 1,5 до 10) х Ir
Положение регулятора настройки «грубо»	Положение регулятора настройки «точно»
	0.8	64	100	160
	0.85	68	106.25	170
0.5	0.9	72	112.5	180
	0.95	76	118.75	190
	1	80	125	200
	0.8	76.8	120	192
	0.85	81.6	127.5	204
0.6	0.9	86.4	135	216
	0.95	91.2	142.5	228
	1	96	150	240
	0.8	89.6	140	224
	0.85	95.2	148.75	238
0.7	0.9	100.8	157.5	252
	0.95	106.4	166.25	266
	1	112	175	280
	0.8	102.4	160	256
	0.85	108.8	170	272
0.8	0.9	115.2	180	288
	0.95	121.6	190	304
	1	128	200	320
	0.8	115.2	180	288
	0.85	122.4	191.25	306
0.9	0.9	129.6	202.5	324
	0.95	136.8	213.75	342
	1	144	225	360
	0.8	128	200	320
	0.85	136	212.5	340
1	0.9	144	225	360
	0.95	152	237.5	380
	1	160	250	400

Электронные расцепители (многофункциональные) ETM33 для TS400, TS630

Защита от перегрузки (с длительной задержкой срабатывания)

Тип расцепителя		TS630ETM
Номинальный ток In (А)		160	250	400	630

Положение регулятора настройки «грубо»	Положение регулятора настройки «точно»	Уставка защиты от перегрузки Ir (А)
	0.8	64	100	160	252
	0.85	68	106.25	170	267.75
0.5	0.9	72	112.5	180	283.5
	0.95	76	118.75	190	299.25
	1	80	125	200	315
	0.8	76.8	120	192	302.4
	0.85	81.6	127.5	204	321.3
0.6	0.9	86.4	135	216	340.2
	0.95	91.2	142.5	228	359.1
	1	96	150	240	378
	0.8	89.6	140	224	352.8
	0.85	95.2	148.75	238	374.85
0.7	0.9	100.8	157.5	252	396.9
	0.95	106.4	166.25	266	418.95
	1	112	175	280	441
	0.8	102.4	160	256	403.2
	0.85	108.8	170	272	428.4
0.8	0.9	115.2	180	288	453.6
	0.95	121.6	190	304	478.8
	1	128	200	320	504
	0.8	115.2	180	288	453.6
	0.85	122.4	191.25	306	481.95
0.9	0.9	129.6	202.5	324	510.3
	0.95	136.8	213.75	342	538.65
	1	144	225	360	567
	0.8	128	200	320	504
	0.85	136	212.5	340	535.5
1	0.9	144	225	360	567
	0.95	152	237.5	380	598.5
	1	160	250	400	630

Пример настройки

Электронные расцепители (многофункциональные) ETM33 для TS400, TS630

Защита от короткого замыкания

Значение уставки срабатывания защиты от короткого замыкания кратно уставке тока защиты от перегрузки Ir.

Задержка срабатывания защиты от короткого замыкания

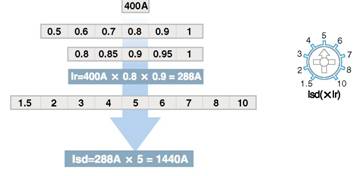

Пример настройки:

Автоматический выключатель срабатывает при токе выше 1440 А.

Защита от замыкания на землю (Е), дополнительная

Расцепители ЕТМ измеряют векторную сумму токов в трех фазных проводниках и в нейтральном проводнике (если имеется).

Если эта сумма превышает заданное значение в течение времени, превышающего заданную задержку, то автоматический выключатель срабатывает.

Ig = Уставка защиты от замыкания на землю

tg = Задержка срабатывания защиты от замыкания на землю

Электронные расцепители (многофункциональные) ETM33 для TS400, TS630

Дополнительная функция измерения тока (А)

Точность измерения тока составляет10 %.

Значение наибольшего из фазных токов отображается в верхней строке. В нижней строке поочередно прокручиваются значения всех фазных токов.

Предельные отображаемые значения

минимальный ток 0.3 х In (в одной фазе)

максимальный ток 10 х In

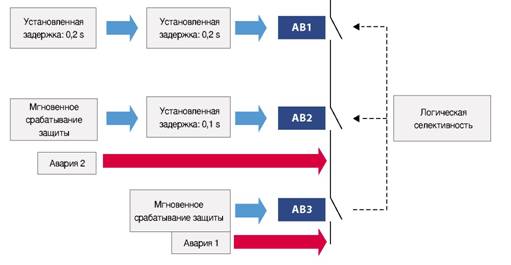

Дополнительная функция логической селективности ZSI

Функция логической селективности используется в основном для сетей с высокими значениями номинального тока и тока короткого замыкания, предъявляющих повышенные требования к безопасности и непрерывности электропитания. Подобная селективность обеспечивается, если аппараты снабжены специальными электронными расцепителями (ETM для автоматических выключателей TS).

Логическая селективность (ZCI) обеспечивает:

снижение нагрузки на компоненты в условиях короткого замыкания или замыкания на землю;

уменьшение времени срабатывания (до сотен миллисекунд);

снижение ущерба системе электропитания, причиненного аварией.

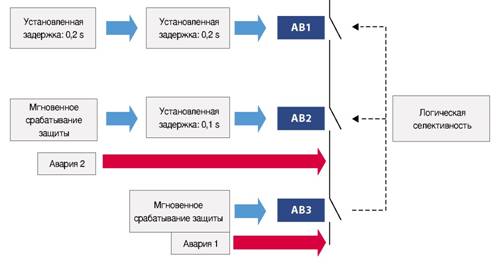

Несколько автоматических выключателей соединяются кабелем управления. Требуемый источник питания: 24 V постоянного тока. Принцип работы

При включенной функции ZCI, расцепитель ЕТМ обнаруживает замыкание и посылает сигнал вышерасположенному автоматическому выключателю. Получив сигнал, этот выключатель не будет срабатывать в течение заданной задержки, игнорируя собственные задержки срабатывания защиты от короткого замыкания или замыкания на землю, а затем сбрасывает сигнал аварии.

При отсутствии ZCI расцепитель ЕТМ обнаруживает аварию, после чего автоматический выключатель срабатывает с установленной задержкой.

Susol

Электронные расцепители (многофункциональные) ETM33 для TS400, TS630

Дополнительный интерфейс передачи данных (С)

Интерфейс : RS485 (Modbus-RTU)

Система Modbus RS485 представляет собой шину, к которой подключатся коммуникационные устройства Modbus. К такой шине могут подключаться любые ПЛК и компьютеры.

Передаваемые данные:

Уставки срабатывания защиты

Значение наибольшего из трех фазных токов

Измеренные значения токов фазных и нейтрального проводников

Аварийные сообщения: тип срабатывания (перегрузка, короткое замыкание и т.д.)

Сетевой адрес задается с помощью кнопки TR и отображается на ЖК-дисплее амперметра. Требуемый вспомогательный источник питания: 24 V постоянного тока.

Сочетание опций

А(Измерение тока) □ Z (Логическая селективность)

Е(Защита от замыкания на землю) □ Z+A

A+E □ Z+E

A +С(Передача данных) □ Z+A+E

A+E+C □ Z+A +C

□ Z+A+E+C

Электронные расцепители (многофункциональные) ETM33 для TS400, TS630

Примечание. ЖК-дисплей возвращается в исходное состояние автоматически, если кнопка "TR" не была нажата ни разу в течение 8 с.

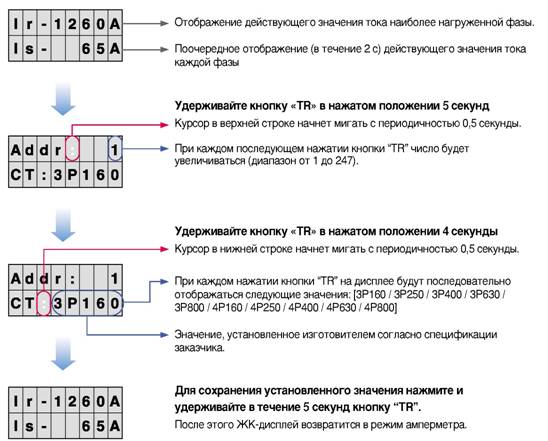

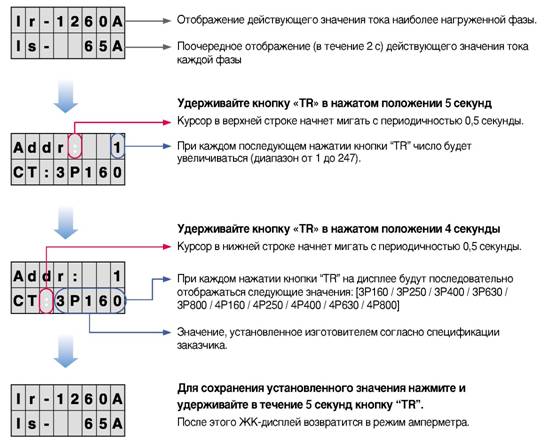

Структура меню электронного расцепителя (ЕТМ)

Электронные расцепители (многофункциональные) ETM33 для TS400, TS630

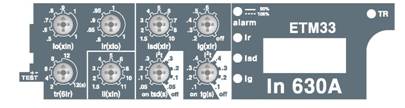

Внешний вид расцепителя в зависимости от используемых опций

	ETM33 A+E ETM33 A+E+C ETM33 Z+A+E ETM33 Z+A+E+C
	ETM33 A ETM33 A+C ETM33Z+A ETM33Z+A+C
	ETM33 E ETM33Z+E
	ETM33 ETM33 Z

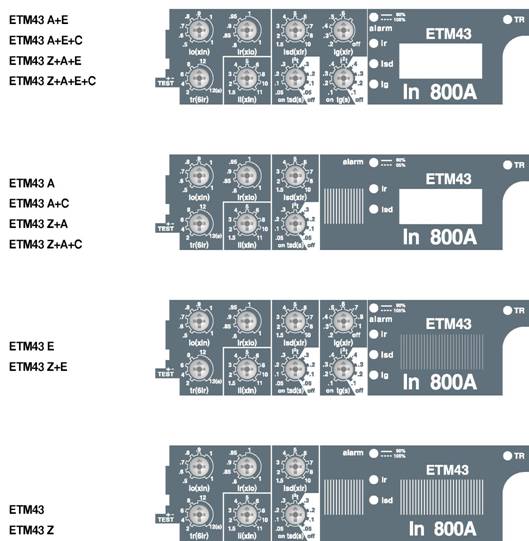

Электронные расцепители (многофункциональные) ETM43 для TS800

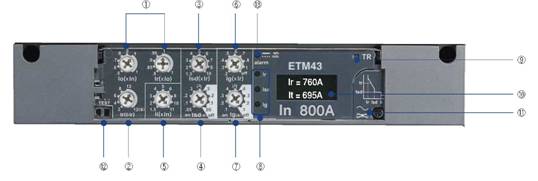

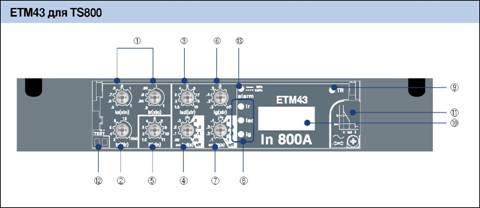

Органы управления и индикации

1 Регулятор настройки защиты с длительной задержкой

срабатывания(4sd) 4 Регулятор настройки кратковременной задержки

срабатывания (tsd) 5 Регулятор настройки мгновенной защиты (Ii) 6 Регулятор настройки защиты от замыкания на землю (Ig) 7 Регулятор настройки задержки срабатывания защиты от замыкания на землю (tg)

13 Светодиодный индикатор возможности срабатывания автоматического выключателя: ток не менее: 90% Ir - ровное свечение, Ток не менее 105% Ir - мигание

Индикация возможности срабатывания автоматического выключателя

Индикаторы срабатывания автоматического выключателя

Светодиодные индикаторы указывают причину срабатывания: Ir : перегрузка

При замыкании автоматического выключателя после его срабатывания светодиод гаснет и память очищается.

Электронные расцепители (многофункциональные) ETM43 для TS800

Характеристики срабатывания Расцепитель для автоматического выключателя TS800

Защита от замыкания на землю

Защита от перегрузки с длительной

задержкой срабатывания

Io = Грубая настройка (кратная In)

Ir = Точная настройка

tr = Длительная задержка срабатывания

Мгновенная защита

Ii = Уставка мгновенной защиты

Защита от короткого замыкания

Isd = Уставка защиты от короткого

замыкания tsd = Задержка срабатывания защиты от короткого замыкания Функция "I2t = constant" ON (Вкл.) или OFF (Откл.)

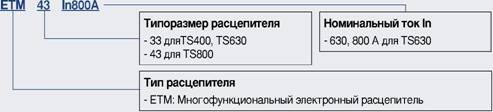

Структура условного обозначения

ные расцепители (многофункциональные) ETM43 для TS800

Уставки

Номинальный ток расцепителя In

Тип расцепителя	16	32	40	64	80	100	160	250	320	400	630	800
ETM43 для TS800

Защита от перегрузки (с длительной задержкой срабатывания)

Тип расцепителя		TS800ETM
Номинальный ток In (А)		630	800

Положение регулятора настройки «грубо»	Положение регулятора настройки «точно»	Уставка защиты от перегрузки Ir (А)
	0.8	252	320
	0.85	267.75	340
0.5	0.9	283.5	360
	0.95	299.25	380
	1	315	400
	0.8	302.4	384
	0.85	321.3	408
0.6	0.9	340.2	432
	0.95	359.1	456
	1	378	480
	0.8	352.8	448
	0.85	374.85	476
0.7	0.9	396.9	504
	0.95	418.95	532
	1	441	560
	0.8	403.2	512
	0.85	428.4	544
0.8	0.9	453.6	576
	0.95	478.8	608
	1	504	640
	0.8	453.6	576
	0.85	481.95	612
0.9	0.9	510.3	648
	0.95	538.65	684
	1	567	720
	0.8	504	640
	0.85	535.5	680
1	0.9	567	720
	0.95	598.5	760
	1	630	800

Электронные расцепители (многофункциональные) ETM43 для TS800

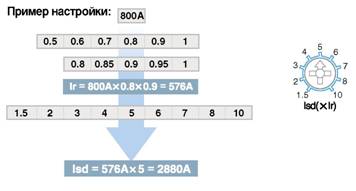

Защита от короткого замыкания

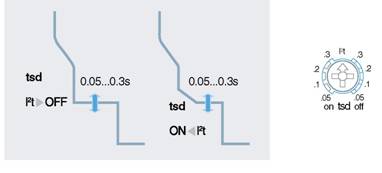

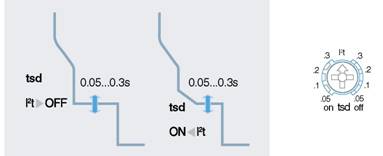

Задержка срабатывания защиты от короткого замыкания

Значение уставки защиты от короткого замыкания кратно уставке защиты от перегрузки Ir.

Автоматический выключатель срабатывает при токе выше 2880А

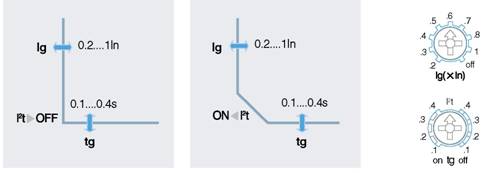

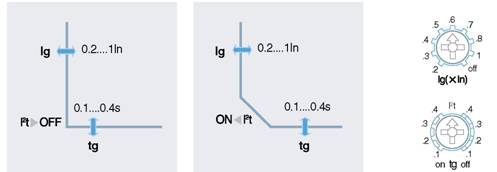

Защита от замыкания на землю (Е), дополнительная

Ig = Уставка защиты от замыкания на землю

tg = Задержка срабатывания защиты от замыкания на землю

Электронные расцепители (многофункциональные) ETM43 для TS800

Дополнительная функция измерения тока (А)

Точность измерения тока составляет10 %.

Предельные отображаемые значения

минимальный ток 0.3 х In (в одной фазе)

максимальный ток 10 х In

Дополнительная функция логической селективности ZSI

Логическая селективность (ZCI) обеспечивает:

снижение нагрузки на компоненты в условиях короткого замыкания или замыкания на землю;

уменьшение времени срабатывания (до сотен миллисекунд);

снижение ущерба системе электропитания, причиненного аварией.

Susol

Электронные расцепители (многофункциональные) ETM43 для TS800

Дополнительный интерфейс передачи данных (С)

Интерфейс : RS485 (Modbus-RTU)

Передаваемые данные:

Уставки срабатывания защиты

Значение наибольшего из трех фазных токов

Измеренные значения токов фазных и нейтрального проводников

Аварийные сообщения: тип срабатывания (перегрузка, короткое замыкание и т.д.)

Сочетание опций

А(Измерение тока) □ Z (Логическая селективность)

Е(Защита от замыкания на землю) □ Z+A

A+E □ Z+E

A +С(Передача данных) □ Z+A+E

A+E+C □ Z+A +C

□ Z+A+E+C

Электронные расцепители (многофункциональные) ETM43 для TS800

Структура меню электронного расцепителя (ЕТМ)

Электронные расцепители (многофункциональные) ETM43 для TS800

Внешний вид расцепителя в зависимости от используемых опций
