Втычной выключатель

Фиксированная часть втычного выключателя

Susol

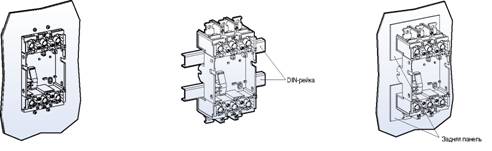

Фиксированная часть является основанием для крепления подвижной части втычного выключателя. Она устанавливается непосредственно на заднюю монтажную панель.

Автоматический выключатель присоединяется с помощью верхнего и нижнего крепежного винтов. Фиксированная часть позволяет снимать автоматический выключатель, не отсоединяя кабели, что особо ценно в корабельных и других важных электроустановках.

Монтаж спереди

Заднее присоединение.

Susol

Втычной выключатель

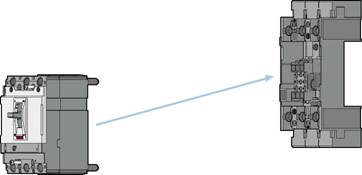

Стандартный втычной автоматический выключатель в литом корпусе: Тип PBD

Типоразмер стационарного аппарата: TD100-TS800

Обычно используется в распределительных цепях

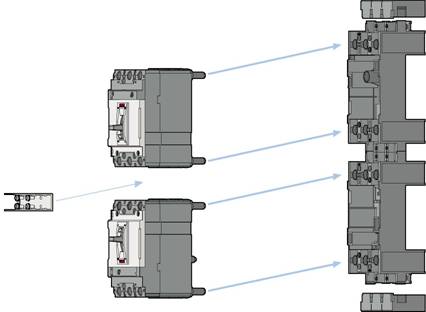

Двухрядный втычной автоматический выключатель в литом корпусе: Тип PBD D2

Типоразмер стационарного аппарата: TD100, 160

Обычно применяются в групповых цепях

Susol

TD100, TD160

Втычной выключатель

Процедура сборки

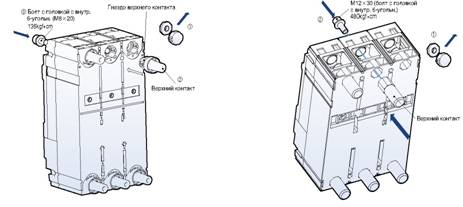

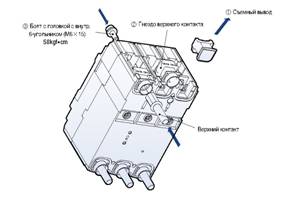

1. Преобразование стационарного автоматического выключателя в подвижную часть втычного выключателя

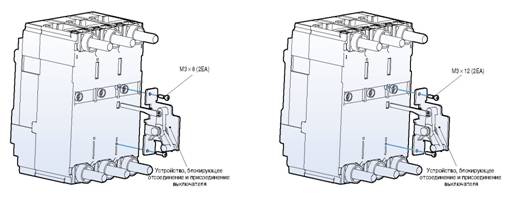

2. Сборка устройства, блокирующего отсоединение и присоединение выключателя

3. Соединение подвижной и фиксированной части

Втычной выключатель

Процедура сборки

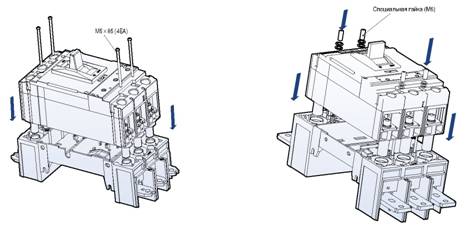

TS100, TS160, TS250

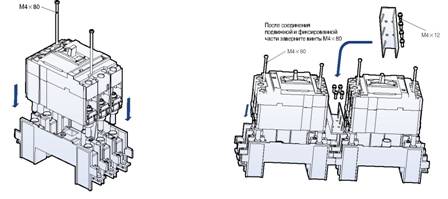

3. Соединение подвижной и фиксированной части

1. Преобразование стационарного автоматического выключателя в подвижную часть втычного выключателя

2. Сборка устройства , блокирующего отсоединение и присоединение выключателя

Susol

TS800

Втычной выключатель

Процедура сборки

TS400, TS630

1. Преобразование стационарного автоматического выключателя в подвижную часть втычного выключателя

2. Сборка устройства , блокирующего отсоединение и присоединение выключателя

3. Соединение подвижной и фиксированной части
