Страница 28 из 39

Фиксированный монтаж

Susol

TD & TS MCCB Содержание

Susol

Фиксированный монтаж

Автоматические выключатели Susol TD и TS могут быть установлены непосредственно на монтажной панели.

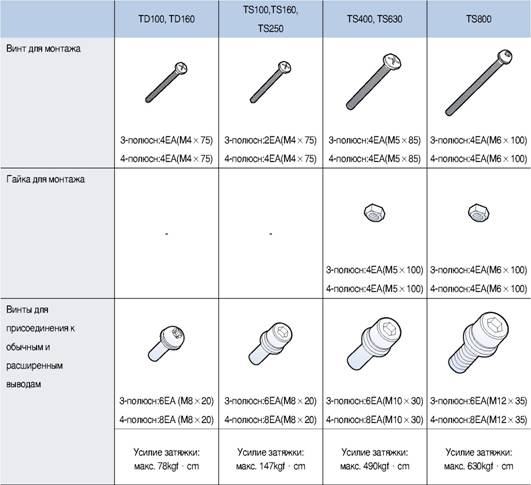

Фиксированный монтаж автоматического выключателя

Если подключение шин или кабелей к автоматическому выключателю на монтажной панели осуществляется сзади, необходимо соблюдать соответствующие безопасные расстояния

Susol

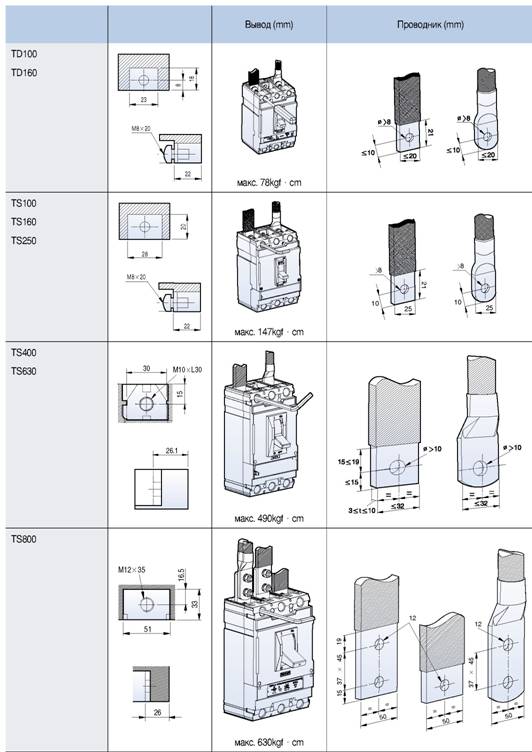

Присоединение проводника к выводу

Присоединение проводника к выводу
