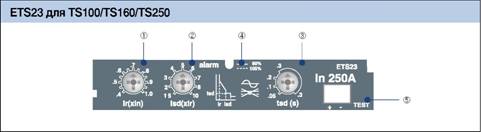

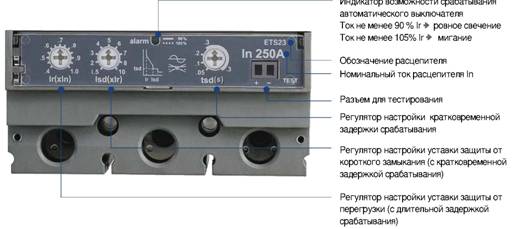

Обзор электронных расцепителей (стандартного типа)

1 Регулятор настройки уставки

защиты от перегрузки (Ir) 3 Регулятор настройки уставки защиты от короткого замыкания (Isd) 3 Регулятор настройки

задержки срабатывания (tsd) 4 Светодиодный индикатор возможности срабатывания автоматического выключателя 90% Ir: непрерывное

свечение, 105% Ir и более: мигание

5 Разъем для тестирования

Электронные расцепители (стандартные) ETS23 для TS100, TS160, TS250

Настройка

Электронные расцепители ETS23 для автоматических выключателей TS100, TS160, TS250

Защита от перегрузки (с длительной задержкой срабатывания)
Уставка Ir (А)	0.4, 0.45, 0.5, 0.55, 0.6, 0.65, 0.7, 0.75, 0.8, 0.85, 0.9, 0.95, 1.0 x In 13 значений уставок
Задержка срабатывания (s)	Нерегулируемая при 6 x Ir, точность отсчета задержки ± 20 %
Защита от короткого замыкания (с кратковременной задержкой срабатывания)
Уставка Isd (А)	1.5, 2, 3, 4, 5, 6, 7, 8, 10 x Ir 9 значений уставок точность срабатывания ±20 %
Задержка (ms)	регулируемая: 50, 100, 200, 300 4 настройки точность отсчета задержки ± 20 %
Защита от короткого замыкания (мгновенная)
Уставка Ii (А)		Нерегулируемая, 11 x In

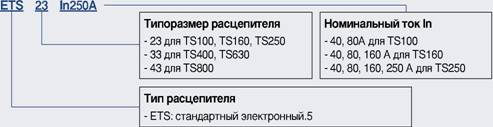

Структура условного обозначения

Электронные расцепители (стандартные) ETS23 для TS100, TS160, TS250

Уставка Ir (А)

Стандартный электронный расцепитель ETS23

Уставки

Защита от перегрузки (с длительной задержкой срабатывания, задержкой срабатывания)

Автоматический выключатель	TS100		TS160			TS250
Номинальный ток расцепителя In (А)	40	80	40	80	160	40	80	160	250

Значение, задаваемое регулятором настройки	Уставка защиты от перегрузки Ir = Значение, задаваемое регулятором настройки (от 0,4 до 1) х In

0.4	16	32	16	32	64	16	32	64	100
0.45	18	36	18	36	72	18	36	72	113
0.5	20	40	20	40	80	20	40	80	125
0.55	22	44	22	44	88	22	44	88	138
0.6	24	48	24	48	96	24	48	96	150
0.65	26	52	26	52	104	26	52	104	163
0.7	28	56	28	56	112	28	56	112	175
0.75	30	60	30	60	120	30	60	120	188
0.8	32	64	32	64	128	32	64	128	200
0.85	34	68	34	68	136	34	68	136	213
0.9	36	72	36	72	144	36	72	144	225
0.95	38	76	38	76	152	38	76	152	238
1	40	80	40	80	160	40	80	160	250

Значение длительной задержки срабатывания td (sec)

Нерегулируемое при 6 х Ir

Время срабатывания (s)

точность отсчета задержки ± 20 %

Электронные расцепители (стандартные) ETS23 для TS100, TS160, TS250

Уставки

Защита от короткого замыкания

(с кратковременной задержкой срабатывания, задержкой срабатывания)

Автоматический выключатель	TS100		TS160			TS250
Номинальный ток расцепителя In(А)	40	80	40	80	160	40	80	160	250

Значение, задаваемое регулятором настройки	Уставка защиты от короткого замыкания Isd = Значение, задаваемое регулятором настройки (от 1,5 до 10) х !гА-20-22

0.4	24	48	24	48	96	24	48	96	150
0.45	27	54	27	54	108	27	54	108	169
0.5	30	60	30	60	120	30	60	120	188
0.55	33	66	33	66	132	33	66	132	206
0.6	36	72	36	72	144	36	72	144	225
0.65	39	78	39	78	156	39	78	156	244
1.5 0.7	42	84	42	84	168	42	84	168	263
0.75	45	90	45	90	180	45	90	180	281
0.8	48	96	48	96	192	48	96	192	300
0.85	51	102	51	102	204	51	102	204	319
0.9	54	108	54	108	216	54	108	216	338
0.95	57	114	57	114	228	57	114	228	356
1	60	120	60	120	240	60	120	240	375
0.4	32	64	32	64	128	32	64	128	200
0.45	36	72	36	72	144	36	72	144	225
0.5	40	80	40	80	160	40	80	160	250
0.55	44	88	44	88	176	44	88	176	275
0.6	48	96	48	96	192	48	96	192	300
0.65 2	52	104	52	104	208	52	104	208	325
0.7	56	112	56	112	224	56	112	224	350
0.75	60	120	60	120	240	60	120	240	375
0.8	64	128	64	128	256	64	128	256	400
0.85	68	136	68	136	272	68	136	272	425
0.9	72	144	72	144	288	72	144	288	450
0.95	76	152	76	152	304	76	152	304	475
1	80	160	80	160	320	80	160	320	500
0.4	48	96	48	96	192	48	96	192	300
0.45	54	108	54	108	216	54	108	216	338
0.5	60	120	60	120	240	60	120	240	375
0.55	66	132	66	132	264	66	132	264	413
0.6	72	144	72	144	288	72	144	288	450
0.65	78	156	78	156	312	78	156	312	488
3 0.7	84	168	84	168	336	84	168	336	525
0.75	90	180	90	180	360	90	180	360	563
0.8	96	192	96	192	384	96	192	384	600
0.85	102	204	102	204	408	102	204	408	638
0.9	108	216	108	216	432	108	216	432	675
0.95	114	228	114	228	456	114	228	456	713
1	120	240	120	240	480	120	240	480	750

Susol

Электронные расцепители (стандартные) ETS23 для TS100, TS160, TS250

Автоматический выключатель	TS100		TS160			TS250
Номинальный ток расцепителя In (А)	40	80	40	80	160	40	80	160	250

Значение, задаваемое регулятором настройки	Уставка защиты от короткого замыкания Isd = Значение, задаваемое регулятором настройки (от 1,5 до 10) х !гА-20-22
Значение, задаваемое регулятором настройки
0.4	64	128	64	128	256	64	128	256	400
0.45	72	144	72	144	288	72	144	288	450
0.5	80	160	80	160	320	80	160	320	500
0.55	88	176	88	176	352	88	176	352	550
0.6	96	192	96	192	384	96	192	384	600
0.65	104	208	104	208	416	104	208	416	650
4 0.7	112	224	112	224	448	112	224	448	700
0.75	120	240	120	240	480	120	240	480	750
0.8	128	256	128	256	512	128	256	512	800
0.85	136	272	136	272	544	136	272	544	850
0.9	144	288	144	288	576	144	288	576	900
0.95	152	304	152	304	608	152	304	608	950
1	160	320	160	320	640	160	320	640	1000
0.4	80	160	80	160	320	80	160	320	500
0.45	90	180	90	180	360	90	180	360	563
0.5	100	200	100	200	400	100	200	400	625
0.55	110	220	110	220	440	110	220	440	688
0.6	120	240	120	240	480	120	240	480	750
0.65 5	130	260	130	260	520	130	260	520	813
0.7	140	280	140	280	560	140	280	560	875
0.75	150	300	150	300	600	150	300	600	938
0.8	160	320	160	320	640	160	320	640	1000
0.85	170	340	170	340	680	170	340	680	1063
0.9	180	360	180	360	720	180	360	720	1125
0.95	190	380	190	380	760	190	380	760	1188
1	200	400	200	400	800	200	400	800	1250
0.4	96	192	96	192	384	96	192	384	600
0.45	108	216	108	216	432	108	216	432	675
0.5	120	240	120	240	480	120	240	480	750
0.55	132	264	132	264	528	132	264	528	825
0.6	144	288	144	288	576	144	288	576	900
0.65	156	312	156	312	624	156	312	624	975
6 0.7	168	336	168	336	672	168	336	672	1050
0.75	180	360	180	360	720	180	360	720	1125
0.8	192	384	192	384	768	192	384	768	1200
0.85	204	408	204	408	816	204	408	816	1275
0.9	216	432	216	432	864	216	432	864	1350
0.95	228	456	228	456	912	228	456	912	1425
1	240	480	240	480	960	240	480	960	1500

Электронные расцепители (стандартные) ETS23 для TS100, TS160, TS250

Уставки

Защита от короткого замыкания

(с кратковременной задержкой срабатывания, задержкой срабатывания)

Автоматический выключатель		TS100		TS160			TS250
Номинальный ток расцепителя In(А)		40	80	40	80	160	40	80	160	250

Значение, задаваемое регулятором настройки		Уставка защиты от короткого замыкания Isd = Значение, задаваемое регулятором настройки (от 1,5 до 10) х !гА-20-22
Значение, задаваемое регулятором настройки
0.4	7	112	224	112	224	448	112	224	448	700
0.45		126	252	126	252	504	126	252	504	788
0.5		140	280	140	280	560	140	280	560	875
0.55		154	308	154	308	616	154	308	616	963
0.6		168	336	168	336	672	168	336	672	1050
0.65		182	364	182	364	728	182	364	728	1138
0.7		196	392	196	392	784	196	392	784	1225
0.75		210	420	210	420	840	210	420	840	1313
0.8		224	448	224	448	896	224	448	896	1400
0.85		238	476	238	476	952	238	476	952	1488
0.9		252	504	252	504	1008	252	504	1008	1575
0.95		266	532	266	532	1064	266	532	1064	1663
1		280	560	280	560	1120	280	560	1120	1750
0.4	8	128	256	128	256	512	128	256	512	800
0.45		144	288	144	288	576	144	288	576	900
0.5		160	320	160	320	640	160	320	640	1000
0.55		176	352	176	352	704	176	352	704	1100
0.6		192	384	192	384	768	192	384	768	1200
0.65		208	416	208	416	832	208	416	832	1300
0.7		224	448	224	448	896	224	448	896	1400
0.75		240	480	240	480	960	240	480	960	1500
0.8		256	512	256	512	1024	256	512	1024	1600
0.85		272	544	272	544	1088	272	544	1088	1700
0.9		288	576	288	576	1152	288	576	1152	1800
0.95		304	608	304	608	1216	304	608	1216	1900
1		320	640	320	640	1280	320	640	1280	2000
0.4	10	160	320	160	320	640	160	320	640	1000
0.45		180	360	180	360	720	180	360	720	1125
0.5		200	400	200	400	800	200	400	800	1250
0.55		220	440	220	440	880	220	440	880	1375
0.6		240	480	240	480	960	240	480	960	1500
0.65		260	520	260	520	1040	260	520	1040	1625
0.7		280	560	280	560	1120	280	560	1120	1750
0.75		300	600	300	600	1200	300	600	1200	1875
0.8		320	640	320	640	1280	320	640	1280	2000
0.85		340	680	340	680	1360	340	680	1360	2125
0.9		360	720	360	720	1440	360	720	1440	2250
0.95		380	760	380	760	1520	380	760	1520	2375
1		400	800	400	800	1600	400	800	1600	2500

Электронные расцепители (стандартные) ETS23 для TS100, TS160, TS250

Уставки

Значение кратковременной задержки срабатывания tsd (ms)

	Регулируемая: 50, 100, 200, 300
Задержка срабатывания (ms)	4 настройки
	точность отсчета задержки ± 15%

Уставка мгновенной защиты от короткого замыкания Ii (А)

Уставка мгновенной
защиты от короткого	Нерегулируемая, 11 x In
замыкания Ii (А)

Susol

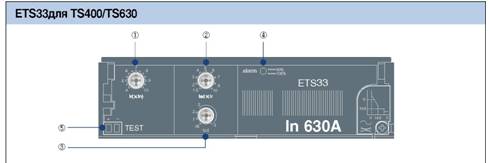

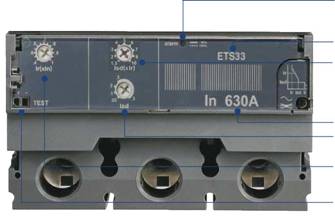

Электронные расцепители (стандартные) ETS33 для TS400, TS630

Настройка

Электронные расцепители ETS33 для автоматических выключателей TS400, TS630

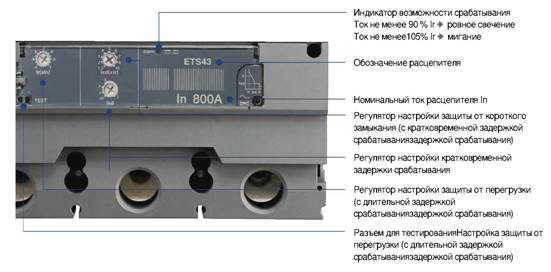

Индикатор возможности срабатывания Ток не менее 90 % Ir * ровное свечение Ток не менее 105% Ir * мигание

Обозначение расцепителя

Регулятор настройки уставки защиты от короткого замыкания (с кратковременной задержкой срабатывания, задержкой срабатывания)

Номинальный ток расцепителя In Регулятор настройки кратковременной задержки срабатывания

Регулятор настройки уставки защиты от перегрузки (с длительной задержкой срабатывания задержкой срабатывания) Разъем для тестирования

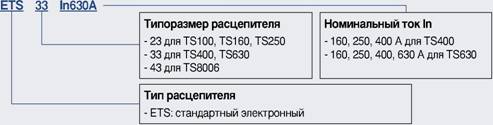

Структура условного обозначения

Защита от перегрузки (с длительной задержкой срабатывания, задержкой срабатывания )
Уставка Ir (А)	0.4, 0.45, 0.5, 0.55, 0.6, 0.65, 0.7, 0.75, 0.8, 0.85, 0.9, 0.95, 1.0 х In 13 значений уставок
Задержка срабатывания (s)	Нерегулируемая при 6 х Ir, точность отсчета задержки ± 20 %

Защита от короткого замыкания (с кратковременной задержкой срабатывания, задержкой срабатывания)

Уставка Isd (А)

1.5, 2, 3, 4, 5, 6, 7, 8, 10 х Ir 9 значений уставок точность срабатывания ±15 %

Задержка

срабатывания

(ms)

регулируемая: 50, 100, 200, 300 4 настройки

точность отсчета задержки ±20 %

Защита от короткого замыкания (мгновенная)
Уставка Ii (А)	Нерегулируемая, 11 х In

Электронные расцепители (стандартные) ETS33 для TS400, TS630

Уставка Ir (А)

Стандартный электронный расцепитель ETS33

Уставки

Защита от перегрузки (с длительной задержкой срабатывания, задержкой срабатывания)

Автоматический выключатель	TS400			TS630
Номинальный ток расцепителя In (А)	160	250	400	160	250	400	630
Значение, задаваемое регулятором настройки	Уставка защиты от перегрузки Ir = Значение, задаваемое регулятором настройки(от 0.4 до 1) х In


0.4	64	100	160	64	100	160	252
0.45	72	113	180	72	113	180	284
0.5	80	125	200	80	125	200	315
0.55	88	138	220	88	138	220	347
0.6	96	150	240	96	150	240	378
0.65	104	163	260	104	163	260	410
0.7	112	175	280	112	175	280	441
0.75	120	188	300	120	188	300	473
0.8	128	200	320	128	200	320	504
0.85	136	213	340	136	213	340	536
0.9	144	225	360	144	225	360	567
0.95	152	238	380	152	238	380	599
1	160	250	400	160	250	400	630

Значение длительной задержки срабатывания td (sec)

Задержка срабатывания (s)

Нерегулируемая при 6 х Ir точность отсчета ±20 %

Электронные расцепители (стандартные) ETS33 для TS400, TS630

Уставки

Защита от короткого замыкания

(с кратковременной задержкой срабатывания, задержкой срабатывания)

Автоматический выключатель			TS400			TS630
Номинальный ток 160 250 400 160 250 400 630 расцепителя In(А)

Значение, задаваемое регулятором настройки			Уставка защиты от короткого замыкания Isd = Значение, задаваемое регулятором настройки(от 1.5 до 10) x Ir
0.4	1.5	96		150	240		96	150	240	378
0.45		108		169	270		108	169	270	425
0.5		120		188	300		120	188	300	473
0.55		132		206	330		132	206	330	520
0.6		144		225	360		144	225	360	567
0.65		156		244	390		156	244	390	614
0.7		168		263	420		168	263	420	662
0.75		180		281	450		180	281	450	709
0.8		192		300	480		192	300	480	756
0.85		204		319	510		204	319	510	803
0.9		216		338	540		216	338	540	851
0.95		228		356	570		228	356	570	898
1		240		375	600		240	375	600	945
0.4	2	128		200	320		128	200	320	504
0.45		144		225	360		144	225	360	567
0.5		160		250	400		160	250	400	630
0.55		176		275	440		176	275	440	693
0.6		192		300	480		192	300	480	756
0.65		208		325	520		208	325	520	819
0.7		224		350	560		224	350	560	882
0.75		240		375	600		240	375	600	945
0.8		256		400	640		256	400	640	1008
0.85		272		425	680		272	425	680	1071
0.9		288		450	720		288	450	720	1134
0.95		304		475	760		304	475	760	1197
1		320		500	800		320	500	800	1260
0.4		192		300	480		192	300	480	756
0.45		216		338	540		216	338	540	851
0.5		240		375	600		240	375	600	945
0.55		264		413	660		264	413	660	1040
0.6		288		450	720		288	450	720	1134
0.65		312		488	780		312	488	780	1229
0.7	3	336		525	840		336	525	840	1323
0.75		360		563	900		360	563	900	1418
0.8		384		600	960		384	600	960	1512
0.85		408		638	1020		408	638	1020	1607
0.9		432		675	1080		432	675	1080	1701
0.95		456		713	1140		456	713	1140	1795
1		480		750	1200		480	750	1200	1890

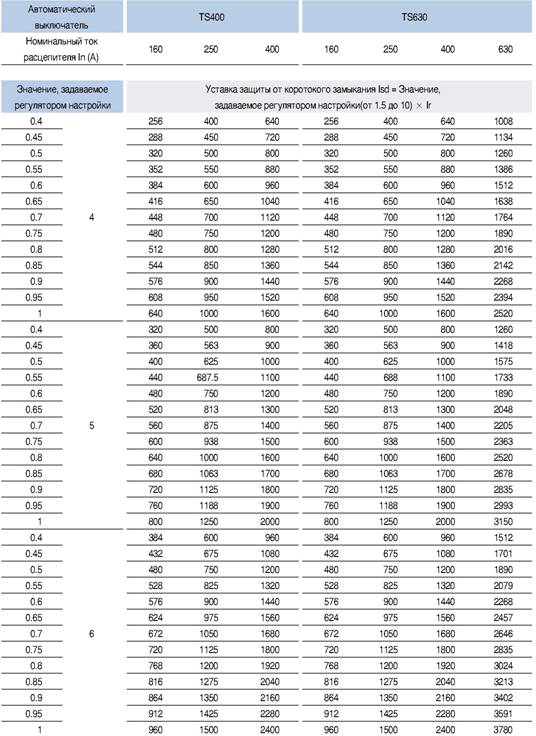

Электронные расцепители (стандартные) ETS33 для TS400, TS630

Уставки

Защита от короткого замыкания

(с кратковременной задержкой срабатывания, задержкой срабатывания)

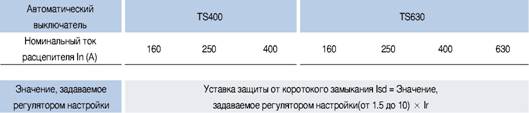

Электронные расцепители (стандартные) ETS33 для TS400, TS630

Уставки

Защита от короткого замыкания

(с кратковременной задержкой срабатывания, задержкой срабатывания)

0.45		504	788	1260	504	788	1260	1984
0.5		560	875	1400	560	875	1400	2205
0.55		616	963	1540	616	963	1540	2425
0.6		672	1050	1680	672	1050	1680	2646
0.65		728	1138	1820	728	1138	1820	2867
0.7	7	784	1225	1960	784	1225	1960	3087
0.75	7	840	1313	2100	840	1313	2100	3308
0.8		896	1400	2240	896	1400	2240	3528
0.85		952	1488	2380	952	1488	2380	3749
0.9		1008	1575	2520	1008	1575	2520	3969
0.95		1064	1663	2660	1064	1663	2660	4190
1		1120	1750	2800	1120	1750	2800	4410
0.4		512	800	1280	512	800	1280	2016
0.45		576	900	1440	576	900	1440	2268
0.5		640	1000	1600	640	1000	1600	2520
0.55		704	1100	1760	704	1100	1760	2772
0.6		768	1200	1920	768	1200	1920	3024
0.65		832	1300	2080	832	1300	2080	3276
0.7	8	896	1400	2240	896	1400	2240	3528
0.75	8	960	1500	2400	960	1500	2400	3780
0.8		1024	1600	2560	1024	1600	2560	4032
0.85		1088	1700	2720	1088	1700	2720	4284
0.9		1152	1800	2880	1152	1800	2880	4536
0.95		1216	1900	3040	1216	1900	3040	4788
1		1280	2000	3200	1280	2000	3200	5040
0.4		640	1000	1600	640	1000	1600	2520
0.45		720	1125	1800	720	1125	1800	2835
0.5		800	1250	2000	800	1250	2000	3150
0.55		880	1375	2200	880	1375	2200	3465
0.6		960	1500	2400	960	1500	2400	3780
0.65	10	1040	1625	2600	1040	1625	2600	4095
0.7	10	1120	1750	2800	1120	1750	2800	4410
0.75		1200	1875	3000	1200	1875	3000	4725
0.8		1280	2000	3200	1280	2000	3200	5040
0.85		1360	2125	3400	1360	2125	3400	5355
0.9		1440	2250	3600	1440	2250	3600	5670
0.95		1520	2375	3800	1520	2375	3800	5985
1		1600	2500	4000	1600	2500	4000	6300

Электронные расцепители (стандартные) ETS33 для TS400, TS630

Уставки

Значение кратковременной задержки срабатывания tsd (ms)

Задержка срабатывания (ms)

Регулируемая: 50, 100, 200, 300 4 настройки

точность отсчета задержки ±15%

Уставка защиты от короткого замыкания (мгновенной), Ii (A)

Уставка Ii (А) Нерегулируемая, 11 х In

Электронные расцепители (стандартные) ETS43 для автоматических выключателей TS800

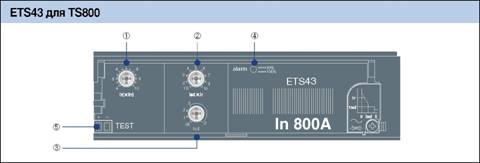

Настройка

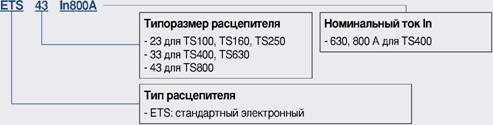

Структура условного обозначения

Электронные расцепители ETS 43 для автоматических выключателей TS400, TS630

Электронные расцепители ETS 43

Защита от перегрузки (с длительной задержкой срабатывания, задержкой срабатывания)
Уставка Ir (А)	0.4, 0.45, 0.5, 0.55, 0.6, 0.65, 0.7, 0.75, 0.8, 0.85, 0.9, 0.95, 1.0 х In 13 значений уставок
Задержка срабатывания (s)	Нерегулируемая при 6 х Ir, точность отсчета задержки ± 20 %

Защита от короткого замыкания (с кратковременной задержкой срабатывания, задержкой срабатывания)

Уставка Isd (А)

1.5, 2, 3, 4, 5, 6, 7, 8, 10 х Ir 9 значений уставок точность срабатывания ±20 %

Задержка

срабатывания

(ms)

регулируемая: 50, 100, 200, 300 4 настройки

точность отсчета задержки ±20 %

Защита от короткого замыкания (мгновенная) Уставка Ii (А) Нерегулируемая, 11 х In

Электронные расцепители (стандартные) ETS43 для автоматических выключателей TS800

Уставка Ir (А)

Стандартный электронный расцепитель ETS43

Уставки

Защита от перегрузки (с длительной задержкой срабатывания, задержкой срабатывания)

Автоматический выключатель		TS800
Номинальный ток расцепителя In(А)	630		800

Значение, задаваемое регулятором настройки	Уставка защиты от перегрузки Ir = Значение, задаваемое регулятором настройки (от 0.4 до 1) х In
0.4	252		320
0.45	284		360
0.5	315		400
0.55	347		440
0.6	378		480
0.65	410		520
0.7	441		560
0.75	473		600
0.8	504		640
0.85	536		680
0.9	567		720
0.95	599		760
1	630		800

Значение длительной задержки срабатывания td (s)

Задержка срабатывания (s)

нерегулируемая при 6 х Ir точность отсчета задержки ±20 %

Электронные расцепители (стандартные) ETS43 для автоматических выключателей TS800

Уставки

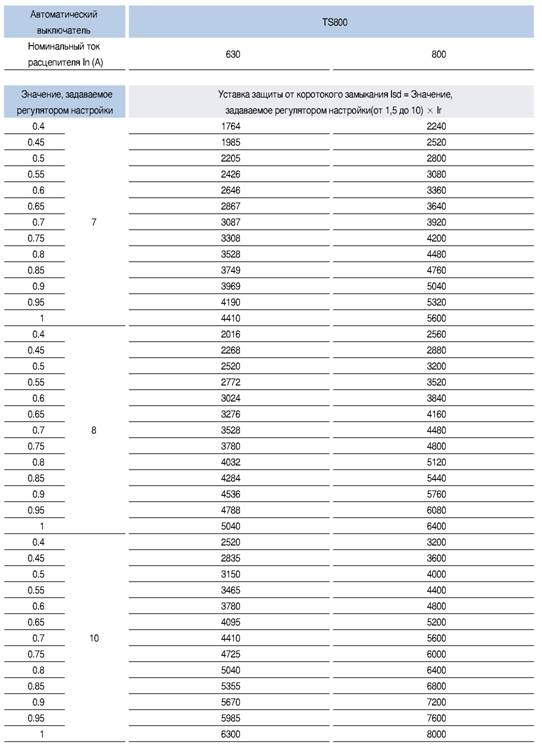

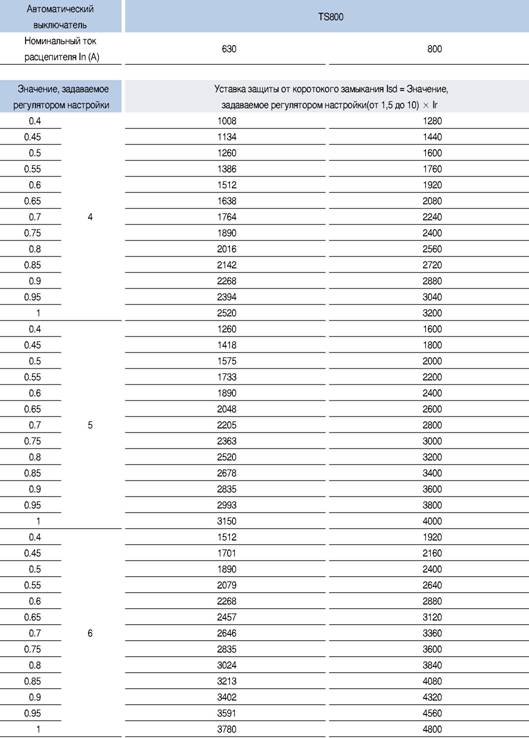

Защита от короткого замыкания

(с кратковременной задержкой срабатывания, задержкой срабатывания)

Электронные расцепители (стандартные) ETS43 для автоматических выключателей TS800

Уставки

Защита от короткого замыкания

(с кратковременной задержкой срабатывания, задержкой срабатывания)

Электронные расцепители (стандартные) ETS43 для автоматических выключателей TS800

Уставки

Защита от короткого замыкания

(с кратковременной задержкой срабатывания, задержкой срабатывания)

Электронные расцепители (стандартные) ETS43 для автоматических выключателей TS800

Уставки

Значение кратковременной задержки срабатывания tsd (ms)

	Регулируемая: 50, 100, 200, 300
Задержка срабатывания (ms)	4 значения
	точность отсчета ±15 %

Уставка защиты от короткого замыкания (мгновенной), Ii (A)

Уставка Ii (А) Нерегулируемая, 11 х In
