Susol TD & TS MCCB Аксессуары

Дополнительные электрические сборочные единицы

UVT

Указанные ниже устройства могут устанавливаться в любой аппарат TD и TS независимо от его типоразмера. Все дополнительные электрические сборочные единицы могут легко устанавливаться в отсек для аксессуаров автоматических выключателей кассетного типа.

Минимальный расцепитель напряжения UVT

Минимальный расцепитель напряжения размыкает автоматический выключатель, если значение линейного напряжения падает до 35 - 70 % от номинального напряжения Vn. Срабатывание происходит мгновенно и автоматически выключатель не может быть возвращен в исходное состояние, пока линейное напряжение не поднимется до 85 % Vn.

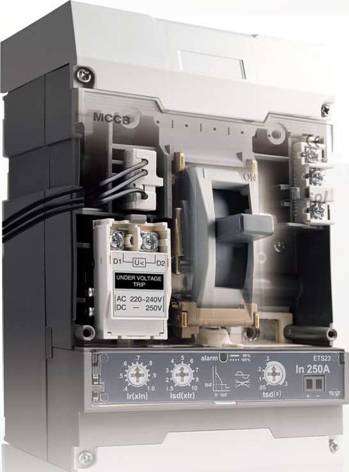

Данный расцепитель находится под напряжением постоянно, даже когда автоматический выключатель размокнут. Минимальный расцепитель напряжения легко устанавливается в автоматическом выключателе Susol TD или TS в левом отсеке для аксессуаров.

Диапазон срабатывания: 0.35 ~ 0.7 Vn

Напряжение, при котором возможно включение автоматического выключателя 0,85 Vn и выше

Частота сети переменного тока: 45 Hz ~ 65 Hz

Технические характеристики

Дополнительные электрические сборочные единицы

Независимый расцепитель SHT

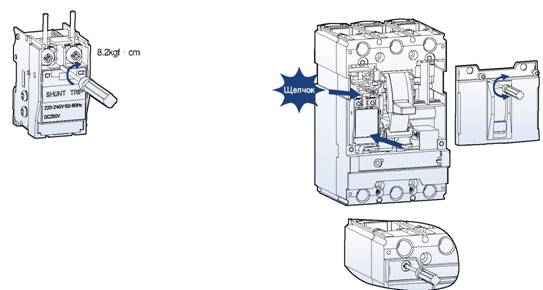

Независимый расцепитель размыкает механизм выключателя в зависимости от напряжения внешнего сигнала. В состав независимого расцепителя входит катушка установки контактов в исходное состояние, которая автоматически сбрасывает полученный сигнал после срабатывания механизма управления. Независимый расцепитель устанавливается в автоматическом выключателе Susol TD или TS в левом отсеке для аксессуаров

Диапазон напряжений срабатывания: 0.7 ~ 1.1 Vn

SHT

Susol

Частота (только в сетях переменного тока): 45 Hz ~ 65 Hz

Технические характеристики

Дополнительные электрические сборочные единицы

Контакт сигнализации состояния (AX),

контакт сигнализации (AL) и контакт аварийной сигнализации (FAL) Контакт сигнализации состояния (AX)

Контакт предназначен для дистанционной сигнализации состояний аппарата. Данный контакт является переключающим. Одно из его положений соответствует состоянию ВКЛ., а другое - состоянию ОТКЛ. автоматического выключателя.

Контакт сигнализации (AL)

Контакты обеспечивают немедленную подачу звукового или светового аварийного сигнала при срабатывании автоматического выключателя в случае перегрузки или короткого замыкания, а также при срабатывании независимого расцепителя или минимального расцепителя напряжения. Они особенно полезны в автоматизированных установках, где оператор должен быть извещен обо всех изменениях, происходящих в электрораспределительной системе. Контакт замыкается при автоматическом срабатывании аппарата. Другими словами, контакт не замыкается, если выключатель был разомкнут вручную. Контакт размыкается при возвращении выключателя в исходное состояние.

Контакт аварийной сигнализации (FAL)

AX

AL

Контакт выдает сигнал при срабатывании автоматического выключателя вследствие перегрузки или короткого замыкания. Этот контакт применяется только в автоматических выключателях с электронными расцепителями.

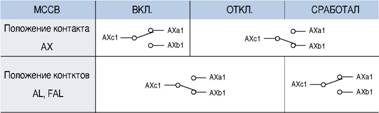

Работа контактов

Технические характеристики

Susol

Дополнительные электрические сборочные единицы

Возможные конфигурации

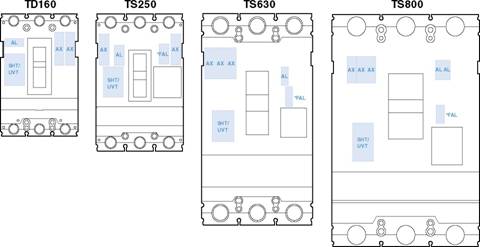

Максимальное количество устанавливаемых аксессуаров

Примечание. Контакт FAL может устанавливаться только в автоматический выключатель с электронным расцепителем
