Теплоэлектромагнитные расцепители - общий обзор
В автоматические выключатели Susol серий TD и TS могут устанавливаться теплоэлектромагнитные расцепители.
По комплектации расцепителями различают :
Выключателей серии TD на ток до 160 A со встроенными расцепителями
Выключатели серии TS на ток до 800 А с взаимозаменяемыми расцепителями
Назначение
Защита распределительных цепей
Защита от перегрузки: тепловой расцепитель с нерегулируемой или регулируемой уставкой
Защита от короткого замыкания: электромагнитный расцепитель с нерегулируемой или регулируемой уставкой
Защита нейтрального полюса автоматического выключателя: Типа 4P3T - без защиты нейтрального полюса
Типа 4P4T - с 50-процентной защитой нейтрального полюса (уставка срабатывания расцепителя равна 0.5 х In) Типа 4P4T - со 100-процентной защитой нейтрального полюса (уставка срабатывания расцепителя равна 1 х In)
Срабатывание
Теплоэлектромагнитные расцепители
Срабатывание с выдержкой времени
Сверхток нагревает и изгибает биметаллическую пластину, воздействующую на контакт расцепителя. Выдержка времени определяется характеристикой пластины.
Теплоэлектромагнитные расцепители (FTU/FMU/ATU) для TD100 - TS800
Мгновенное срабатывание
При очень высоком сверхтоке якорь притягивается и контакт расцепителя перемещается под действием электромагнитной силы
Номинальный ток
| Номинальный ток (А) | Теплоэлектромагнитные расцепители (FTU/FMU/ATU) для TD100 - TS800 | |||||||||||||||||
| In при 40С | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 300 | 400 | 500 | 630 | 800 |
| TD100 | • | • | • | • | • | • | • | • | • | |||||||||
| TD160 | - | - | - | - | - | - | - | - | • | • | • | - | - | - | - | - | - | - |
| TS100 | - | - | - | - | • | • | • | • | • | |||||||||
| TS160 | - | - | - | - | - | - | - | - | • | • | • | - | - | - | - | - | - | - |
| TS250 | • | • | • | • | - | - | - | - | - | |||||||||
| TS400 | • | • | - | - | - | |||||||||||||
| TS630 | • | • | - | |||||||||||||||
| TS800 | • | |||||||||||||||||
Примечание. Номинальный ток 700 А - для TS800FTU.
Теплоэлектромагнитные расцепители Общий обзор
Характеристики
Теплоэлектромагнитный расцепитель с нерегулируемыми уставками теплового и электромагнитного расцепителей
FTU
С нерегулируемой уставкой теплового расцепителя
Номинальный ток 16 A ... 800 A
С нерегулируемой уставкой электромагнитного расцепителя Ток срабатывания 400 A ... 8000 A
Устанавливается в выключателях TD100... TS800
Теплоэлектромагнитный расцепитель с регулируемой уставкой теплового расцепителя и нерегулируемой уставкой электромагнитного расцепителя
FMU
С регулируемой уставкой теплового расцепителя
Номинальный ток 16 A ... 800 A Регулирование: от 0.8 до 1 х In
С нерегулируемой уставкой электромагнитного расцепителя Ток срабатывания 400 A ... 8000 A
Устанавливается в выключателях TD100 ... TS800
Теплоэлектромагнитный расцепитель с регулируемыми уставками теплового и электромагнитного расцепителей
ATU
С регулируемой уставкой теплового расцепителя
Номинальный ток 100 A ... 800 A Регулирование: от 0,8 до 1 x In
С регулируемой уставкой электромагнитного расцепителя Ток срабатывания 500 A ... 8000 A Регулирование: от 5 до 10 x In
Устанавливается в выключателях типоразмеров TS160 ... TS800
Теплоэлектромагнитные расцепители FTU, FMU для TD100, TD160

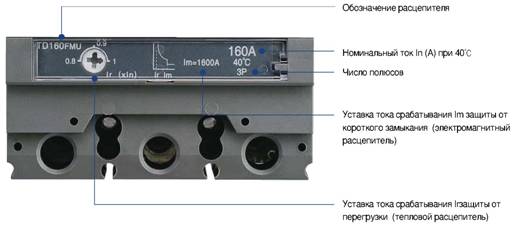

Настройка

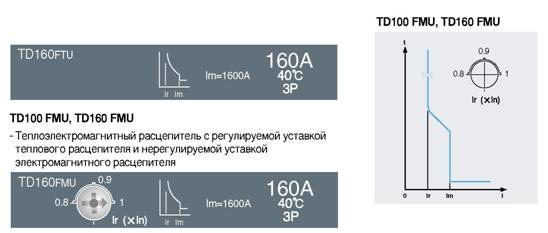

TD100FTU, TD160 FTU
- Теплоэлектромагнитный расцепитель с нерегулируемыми уставками теплового и электромагнитного расцепителей

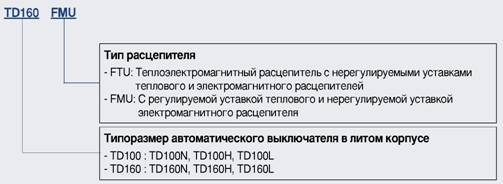

Структура условного обозначения
Теплоэлектромагнитные расцепители FTU, FMU для TD100, TD160
Характеристики
Теплоэлектромагнитные расцепители (FTU/FMU/) ... TD100 - TD160
| Номинальный | In при 40'С | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 |
| ток (А) | TD100 | • | • | • | • | • | • | • | • | • | - | - |
| TD160 | - | - | - | - | - | - | - | - | • | • | • |
Защита от перегрузки (тепловой расцепитель)
| Уставка срабатывания (А) Ir | ||
| FTU | Нерегулируемая | |
| FMU | Регулируемая: 3 фиксированные настройки (0.8, 0.9, 1 х In) | |
| Защита от короткого замыкания (электромагнитный расцепитель) | |||
| Уставка срабатывания(А) Im | |||
| FTU | Нерегулируемая 400 А | Нерегулируемая 10 х In | |
| FMU | Нерегулируемая 10 х In | Нерегулируемая 10 х In | |
| Защита нейтрального полюса | ||
| 4P3T | Незащищенный нейтральный полюс | |
| 4P4T | Полностью защищенный нейтральный полюс (100% Ir) | |
Уставки
Защита от перегрузки (тепловой расцепитель)
| Тип расцепителя | Уставка | Номинальный ток расцепителя In (А) | |||||||||||
| Ir | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | ||
| TD100FTU | Нерегулируемая | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | - | - | |
| TD100FMU | 0.8 | 12.8 | 16 | 20 | 25.6 | 32 | 40 | 50.4 | 64 | 80 | - | - | |
| 0.9 | 14.4 | 18 | 22.5 | 28.8 | 36 | 45 | 56.7 | 72 | 90 | - | - | ||
| 1 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | - | - | ||
| TD160FTU | Нерегулируемая | - | - | - | - | - | - | - | - | 100 | 125 | 160 | |
| TD160FMU | 0.8 | - | - | - | - | - | - | - | - | 80 | 100 | 128 | |
| 0.9 | - | - | - | - | - | - | - | - | 90 | 112.5 | 144 | ||
| 1 | - | - | - | - | - | - | - | - | 100 | 125 | 160 | ||
Защита от короткого замыкания (электромагнитный расцепитель)
| п расцепителя | Уставка | Уставка | Номинальный ток расцепителя In (А) | |||||||||||
| Ir | Im | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | ||
| TD100FTU | Нерегулируемая | In х 10 | 400 | 400 | 400 | 400 | 400 | 500 | 630 | 800 | 1000 | - | - | |
| TD100FMU | 0.8 х In | Нерегулируемая | In х 10 | 400 | 400 | 400 | 400 | 400 | 500 | 630 | 800 | 1000 | - | - |
| 0.9 х In | Нерегулируемая | In х 10 | 400 | 400 | 400 | 400 | 400 | 500 | 630 | 800 | 1000 | - | - | |
| 1.0 х In | Нерегулируемая | In х 10 | 400 | 400 | 400 | 400 | 400 | 500 | 630 | 800 | 1000 | - | - | |
| TD160FTU | Нерегулируемая | In х 10 | - | - | - | - | - | - | - | - | 1000 | 1250 | 1600 | |
| TD160FMU | 0.8 х In | Нерегулируемая | In х 10 | - | - | - | - | - | - | - | - | 1000 | 1250 | 1600 |
| 0.9 х In | Нерегулируемая | In х 10 | - | - | - | - | - | - | - | - | 1000 | 1250 | 1600 | |
| 1.0 х In | Нерегулируемая | In х 10 | - | - | - | - | - | - | - | - | 1000 | 1250 | 1600 | |
Теплоэлектромагнитные расцепители FTU, FMU для TS100, TS160, TS250 ATU для TS160, TS250

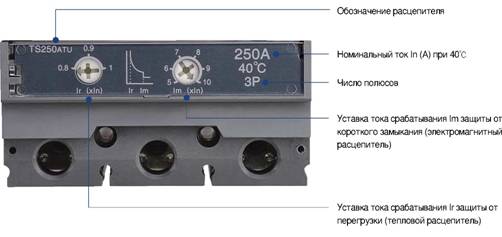

Настройка
TS100 FTU, TS160 FTU, TS250 FTU
- Теплоэлектромагнитный расцепитель с нерегулируемыми уставками теплового и электромагнитного расцепителей
TS100 FMU, TS160 FMU, TS250 FMU
TS100 FMU, TS160 FMU, TS250 FMU
TS160 ATU, TS250 ATU
- Теплоэлектромагнитный расцепитель с регулируемой уставкой теплового расцепителя и нерегулируемой уставкой электромагнитного расцепителя
TS160 ATU, TS250 ATU
- Теплоэлектромагнитный расцепитель с регулируемыми уставками теплового и электромагнитного расцепителей
Теплоэлектромагнитные расцепители FTU, FMU для TS100, TS160, TS250 ATU дляTS160, TS250
Характеристики
Теплоэлектромагнитные расцепители (FTU/FMU/ATU) ... TS100 - TS250
| Номинальный | In при 40С | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 |
| ток (А) | TS100 | • | • | • | • | • | - | - | - | - |
| TS160 | - | - | - | - | • | • | • | - | - | |
| TS250 | - | - | - | - | - | • | • | • | • |
Защита от перегрузки (тепловой расцепитель) Уставка срабатывания (А) Ir
| FTU | Нерегулируемая | |
| FMU | Регулируемая: 0.8 - 1 х In | |
| ATU | Регулируемая: 0.8 - 1 х In | |
| Защита от короткого замыкания (электромагнитный расцепитель) | ||
| Уставка срабатывания(А) Im | ||
| FTU | Нерегулируемая 10 х In | |
| FMU | Нерегулируемая 10 х In | |
| ATU | Регулируемая: 6 значений уставок (5, 6, 7, 8, 9, 10 х In) | |
| Защита нейтрального полюса | ||
| 4P3T | Незащищенный нейтральный полюс | |
| 4P4T | Полностью защищенная нейтральный полюс (100% Ir) | |

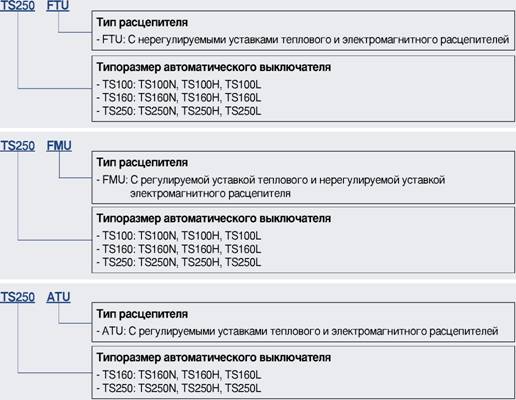

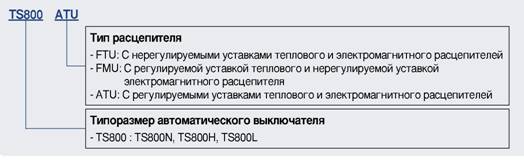

Структура условного обозначения
Расцепитель ATU доступен в модификациях, рассчитанных на ток свыше 125 А.
Теплоэлектромагнитные расцепители FTU, FMU для TS100, TS160, TS250 ATU для TS160, TS250
Уставки
Защита от перегрузки (тепловой расцепитель)
| Тип расцепителя | Уставка | Номинальный ток расцепителя In (А) | |||||||||
| Ir | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | ||
| TS100FTU | Нерегулируемая | 40 | 50 | 63 | 80 | 100 | - | - | - | - | |
| 0.8 х In | 32 | 40 | 50 | 64 | 80 | - | - | - | - | ||
| TS100FMU | 0.9 х In | 36 | 45 | 57 | 72 | 90 | - | - | - | - | |
| 1.0 х In | 40 | 50 | 63 | 80 | 100 | - | - | - | - | ||
| TS160FTU | Нерегулируемая | - | - | - | - | 100 | 125 | 160 | - | - | |
| 0.8 х In | - | - | - | - | 80 | 100 | 128 | - | - | ||
| TS160FMU | 0.9 х In | - | - | - | - | 90 | 113 | 144 | - | - | |
| 1.0 х In | - | - | - | - | 100 | 125 | 160 | - | - | ||
| 0.8 х In | - | - | - | - | - | 100 | 128 | - | - | ||
| TS160ATU | 0.9 х In | - | - | - | - | - | 113 | 144 | - | - | |
| 1.0 х In | - | - | - | - | - | 125 | 160 | - | - | ||
| TS250FTU | Нерегулируемая | - | - | - | - | - | 125 | 160 | 200 | 250 | |
| 0.8 х In | - | - | - | - | - | 100 | 128 | 160 | 200 | ||
| TS250FMU | 0.9 х In | - | - | - | - | - | 113 | 144 | 180 | 225 | |
| 1.0 х In | - | - | - | - | - | 125 | 160 | 200 | 250 | ||
| 0.8 х In | - | - | - | - | - | 100 | 128 | 160 | 200 | ||
| TS250ATU | 0.9 х In | - | - | - | - | - | 113 | 144 | 180 | 225 | |
| 1.0 х In | - | - | - | - | - | 125 | 160 | 200 | 250 | ||
Теплоэлектромагнитные расцепители FTU, FMU для TS100, TS160, TS250 ATU для TS160, TS250
Уставки
Защита от короткого замыкания (электромагнитный расцепитель)
| Тип расцепителя | Уставка | Уставка | Номинальный ток расцепителя In (А) | ||||||||||
| Ir | Im | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||
| TS100FTU | Нерегулируемая | In х 10 | 400 | 500 | 630 | 800 | 1000 | - | - | - | - | ||
| 0.8 х In | Нерегулируемая | In х 10 | 400 | 500 | 630 | 800 | 1000 | - | - | - | - | ||
| TS100FMU | 0.9 х In | Нерегулируемая | In х 10 | 400 | 500 | 630 | 800 | 1000 | - | - | - | - | |
| 1.0 х In | Нерегулируемая | In х 10 | 400 | 500 | 630 | 800 | 1000 | - | - | - | - | ||
| TS160FTU | Нерегулируемая | In х 10 | - | - | - | - | 1000 | 1250 | 1600 | ||||
| 0.8 х In | Нерегулируемая | In х 10 | - | - | - | - | 1000 | 1250 | 1600 | - | - | ||
| TS160FMU | 0.9 х In | Нерегулируемая | In х 10 | - | - | - | - | 1000 | 1250 | 1600 | - | - | |
| 1.0 х In | Нерегулируемая | In х 10 | - | - | - | - | 1000 | 1250 | 1600 | - | - | ||
| In х5 | - | - | - | - | - | 625 | 800 | - | - | ||||
| In х6 | - | - | - | - | - | 750 | 960 | - | - | ||||
| 0.8 х In | In х7 | - | - | - | - | - | 875 | 1120 | - | - | |||
| Регулируемая | In х8 | - | - | - | - | - | 1000 | 1280 | - | - | |||
| In х9 | - | - | - | - | - | 1125 | 1440 | - | - | ||||
| In х 10 | - | - | - | - | - | 1250 | 1600 | - | - | ||||
| In х5 | - | - | - | - | - | 625 | 800 | - | - | ||||
| In х6 | - | - | - | - | - | 750 | 960 | - | - | ||||
| 0.9 х In | In х7 | - | - | - | - | - | 875 | 1120 | - | - | |||
| TS160ATU | Регулируемая | In х8 | - | - | - | - | - | 1000 | 1280 | - | - | ||
| In х9 | - | - | - | - | - | 1125 | 1440 | - | - | ||||
| In х 10 | - | - | - | - | - | 1250 | 1600 | - | - | ||||
| In х5 | - | - | - | - | - | 625 | 800 | - | - | ||||
| In х6 | - | - | - | - | - | 750 | 960 | - | - | ||||
| 1.0 х In | In х7 | - | - | - | - | - | 875 | 1120 | - | - | |||
| Регулируемая | In х8 | - | - | - | - | - | 1000 | 1280 | - | - | |||
| In х9 | - | - | - | - | - | 1125 | 1440 | - | - | ||||
| In х 10 | - | - | - | - | - | 1250 | 1600 | - | - | ||||
| TS250FTU | Нерегулируемая | In х 10 | - | - | - | - | - | 1250 | 1600 | 2000 | 2500 | ||
| 0.8 х In | Нерегулируемая | In х 10 | - | - | - | - | - | 1250 | 1600 | 2000 | 2500 | ||
| TS250FMU | 0.9 х In | Нерегулируемая | In х 10 | - | - | - | - | - | 1250 | 1600 | 2000 | 2500 | |
| 1.0 х In | Нерегулируемая | In х 10 | - | - | - | - | - | 1250 | 1600 | 2000 | 2500 | ||
| In х5 | - | - | - | - | - | 625 | 800 | 1000 | 1250 | ||||
| In х6 | - | - | - | - | - | 750 | 960 | 1200 | 1500 | ||||
| 0.8 х In | Регулируемая | In х7 In х8 | - | - | - | - | - | 875 | 1120 | 1400 | 1750 | ||
| - | - | - | - | - | 1000 | 1280 | 1600 | 2000 | |||||
| In х9 | - | - | - | - | - | 1125 | 1440 | 1800 | 2250 | ||||
| In х 10 | - | - | - | - | - | 1250 | 1600 | 2000 | 2500 | ||||
| In х5 | - | - | - | - | - | 625 | 800 | 1000 | 1250 | ||||
| In х6 | - | - | - | - | - | 750 | 960 | 1200 | 1500 | ||||
| TS250ATU | 0.9 х In | Регулируемая | In х7 | - | - | - | - | - | 875 | 1120 | 1400 | 1750 | |
| In х8 | - | - | - | - | - | 1000 | 1280 | 1600 | 2000 | ||||
| In х9 | - | - | - | - | - | 1125 | 1440 | 1800 | 2250 | ||||
| In х 10 | - | - | - | - | - | 1250 | 1600 | 2000 | 2500 | ||||
| In х5 | - | - | - | - | - | 625 | 800 | 1000 | 1250 | ||||
| In х6 | - | - | - | - | - | 750 | 960 | 1200 | 1500 | ||||
| 1.0 х In | Регулируемая | In х7 In х8 | - | - | - | - | - | 875 | 1120 | 1400 | 1750 | ||
| - | - | - | - | - | 1000 | 1280 | 1600 | 2000 | |||||
| In х9 | - | - | - | - | - | 1125 | 1440 | 1800 | 2250 | ||||
| In х 10 | - | - | - | - | - | 1250 | 1600 | 2000 | 2500 | ||||
Теплоэлектромагнитные расцепители FTU, FMU, ATU для TS400, TS630
Настройка

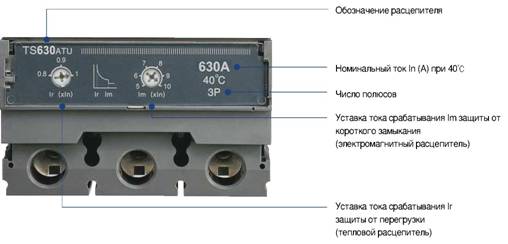

TS400 FTU, TS630 FTU
-Теплоэлектромагнитный расцепитель с нерегулируемыми уставками теплового и электромагнитного расцепителей
TS400 FMU, TS630 FMU
TS400 FMU, TS630 FMU
TS400 ATU, TS630 ATU
- Теплоэлектромагнитный расцепитель с регулируемой уставкой теплового расцепителя и нерегулируемой уставкой электромагнитного расцепителя
TS400 ATU, TS630 ATU
- Теплоэлектромагнитный расцепитель с регулируемыми уставками теплового и электромагнитного расцепителей
Теплоэлектромагнитные расцепители FTU, FMU, ATU для TS400, TS630
Характеристики
Теплоэлектромагнитные расцепители (FTU/FMU/ATU) ... TS400 - TS630 Номинальный ток (А)
| In при 40С | 300 | 400 | 500 | 630 |
| TS400 | • | • | - | - |
| TS630 | - | - | • | • |
Защита от перегрузки (тепловой расцепитель) Уставка срабатывания (А) Ir
| FTU | In=Ir (Нерегулируемая) | |
| FMU | Регулируемая: 3 фиксированных настройки (0.8, 0.9, 1 х In) | |
| ATU | Регулируемая: 3 фиксированных настройки (0.8, 0.9, 1 х In) | |
| Защита от короткого замыкания (электромагнитный расцепитель) | ||
| Уставка срабатывания(А) Im | ||
| FTU | Нерегулируемая 10 х In | |
| FMU | Нерегулируемая 10 х In | |
| ATU | Регулируемая: 6 значений уставок (5, 6, 7, 8, 9, 10 1 х In) | |
| Защита нейтрального полюса | ||
| 4P3T | Незащищенный нейтральный полюс | |
| 4P4T | Полностью защищенный нейтральный полюс (100 % Ir) | |
Структура условного обозначения
Теплоэлектромагнитные расцепители FTU, FMU, ATU для TS400, TS630
Уставки
Защита от перегрузки (тепловой расцепитель)
| Тип расцепителя | Уставка | Номинальный ток расцепителя In (А) | ||||
| Ir | 300 | 400 | 500 | 630 | ||
| TS400FTU | Нерегулируемая | 300 | 400 | - | - | |
| 0.8 | 240 | 320 | - | - | ||
| TS400FMU | 0.9 | 270 | 360 | - | - | |
| 1 | 300 | 400 | - | - | ||
| 0.8 | 240 | 320 | - | - | ||
| TS400ATU | 0.9 | 270 | 360 | - | - | |
| 1 | 300 | 400 | - | - | ||
| TS630FTU | Нерегулируемая | - | - | 500 | 630 | |
| 0.8 | - | - | 400 | 504 | ||
| TS630FMU | 0.9 | - | - | 450 | 567 | |
| 1 | - | - | 500 | 630 | ||
| 0.8 | - | - | 400 | 504 | ||
| TS630ATU | 0.9 | - | - | 450 | 567 | |
| 1 | - | - | 500 | 630 | ||
Теплоэлектромагнитные расцепители FTU, FMU, ATU для TS400, TS630
Уставки
Защита от короткого замыкания (электромагнитный расцепитель)
| Тип расцепителя | Уставка | Уставка | Номинальный ток расцепителя In (А) | ||||
| Ir | Im | 300 | 400 | 500 | 630 | ||
| TS400FTU | Нерегулируемая | In х 10 | 3000 | 4000 | - | - | |
| 0.8 х In | Нерегулируемая | In х 10 | 3000 | 4000 | - | - | |
| TS400FMU | 0.9 х In | Нерегулируемая | In х 10 | 3000 | 4000 | - | - |
| 1.0 х In | Нерегулируемая | In х 10 | 3000 | 4000 | - | - | |
| Их5 | 1500 | 2000 | - | - | |||
| !пх6 | 1800 | 2400 | - | - | |||
| 0.8 х In | !пх7 | 2100 | 2800 | - | - | ||
| Регулируемая | In х8 | 2400 | 3200 | - | - | ||
| Их9 | 2700 | 3600 | - | - | |||
| In х 10 | 3000 | 4000 | - | - | |||
| Их5 | 1500 | 2000 | - | - | |||
| Inх6 | 1800 | 2400 | - | - | |||
| TS400ATU | 0.9 х In | Inх7 | 2100 | 2800 | - | - | |
| Регулируемая | In х8 | 2400 | 3200 | - | - | ||
| Inх9 | 2700 | 3600 | - | - | |||
| In х 10 | 3000 | 4000 | - | - | |||
| Их5 | 1500 | 2000 | - | - | |||
| Inх6 | 1800 | 2400 | - | - | |||
| 1.0 х In | Inх7 | 2100 | 2800 | - | - | ||
| Регулируемая | In х8 | 2400 | 3200 | - | - | ||
| Их9 | 2700 | 3600 | - | - | |||
| In х 10 | 3000 | 4000 | - | - | |||
| TS630FTU | Нерегулируемая | In х 10 | - | - | 5000 | 6300 | |
| 0.8 х In | Нерегулируемая | In х 10 | - | - | 5000 | 6300 | |
| TS630FMU | 0.9 х In | Нерегулируемая | In х 10 | - | - | 5000 | 6300 |
| 1.0 х In | Нерегулируемая | In х 10 | - | - | 5000 | 6300 | |
| Inх5 | - | - | 2500 | 3150 | |||
| Inх6 | - | - | 3000 | 3780 | |||
| 0.8 х In | Inх7 | - | - | 3500 | 4410 | ||
| Регулируемая | In х8 | - | - | 4000 | 5040 | ||
| Их9 | - | - | 4500 | 5670 | |||
| In х 10 | - | - | 5000 | 6300 | |||
| Inх5 | - | - | 2500 | 3150 | |||
| Inх6 | - | - | 3000 | 3780 | |||
| TS630ATU | 0.9 х In | Inх7 | - | - | 3500 | 4410 | |
| Регулируемая | In х8 | - | - | 4000 | 5040 | ||
| Inх9 | - | - | 4500 | 5670 | |||
| In х 10 | - | - | 5000 | 6300 | |||
| Inх5 | - | - | 2500 | 3150 | |||
| Inх6 | - | - | 3000 | 3780 | |||
| 1.0 х In | Их7 | - | - | 3500 | 4410 | ||
| Регулируемая | In х8 | - | - | 4000 | 5040 | ||
| Inх9 | - | - | 4500 | 5670 | |||
| In х 10 | - | - | 5000 | 6300 | |||
Теплоэлектромагнитные расцепители FTU, FMU, ATU для TS800
Настройка

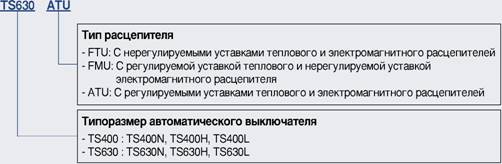

Структура условного обозначения

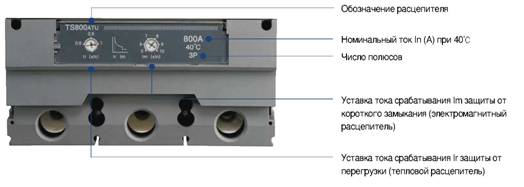

TS800 ATU
TS800 FMU
TS800 FTU
- Теплоэлектромагнитный расцепитель с нерегулируемыми уставками теплового и электромагнитного расцепителей
TS800 FMU
- Теплоэлектромагнитный расцепитель с регулируемой уставкой теплового расцепителя и нерегулируемой уставкой электромагнитного расцепителя
TS800 ATU
- Теплоэлектромагнитный расцепитель с регулируемыми уставками теплового и электромагнитного расцепителей
Теплоэлектромагнитные расцепители FTU, FMU, ATU для TS800
Характеристики
Теплоэлектромагнитные расцепители (FTU/FMU/ATU)...TS800
| Номинальный | In при 40'С | 700 (1) | 800 |
| ток (A) | TS800 | • | • |
| Защита от перегрузки (тепловой расцепитель) | ||
| Уставка Ir (A) | ||
| FTU | Нерегулируемая | |
| FMU | Регулируемая: 3 настройки (0,8;0,9;1 х In) | |
| ATU | Регулируемая: 3 настройки (0,8;0,9;1 х In) | |
Примечание) доступно только для TS800FTU.
Защита от короткого замыкания (теплоэлектромагнитный расцепитель)
| Уставка Im (A) | ||
| FTU | Нерегулируемая 10 х In | |
| FMU | Нерегулируемая 10 х In | |
| ATU | Регулируемая: 6 значений уставок (5,6,7,8,9,10 х In) | |
| Защита нейтрального полюса | ||
| 4P3T | Незащищенный нейтральный полюс | |
| 4P4T | Полностью защищенный нейтральный полюс (100%Ir) | |
Уставки
Защита от перегрузки (тепловой расцепитель)
| Тип расцепителя | Уставка | Номинальный ток расцепителя In (А) | ||
| Ir | 700 | 800 | ||
| TS800FTU | Нерегулируемая | 700 | 800 | |
| 0.8 | - | 640 | ||
| TS800FMU | 0.9 | - | 720 | |
| 1 | - | 800 | ||
| 0.8 | - | 640 | ||
| TS800ATU | 0.9 | - | 720 | |
| 1 | - | 800 | ||
Защита от короткого замыкания (электромагнитный расцепитель)
| Тип расцепителя | Уставка | Уставка | Номинальный ток расцепителя In (А) | |||
| Ir | Im | 700 | 800 | |||
| TS800FTU | Нерегулируемая | In х 10 | 7000 | 8000 | ||
| 0.8 х In | Нерегулируемая | In х 10 | - | 8000 | ||
| TS800FMU | 0.9 х In | Нерегулируемая | In х 10 | - | 8000 | |
| 1.0 х In | Нерегулируемая | In х 10 | - | 8000 | ||
| !пх5 | - | 4000 | ||||
| !пх6 | - | 4800 | ||||
| !пх7 | - | 5600 | ||||
| 0.8 х In | Регулируемая | In х 8 | ||||
| - | 6400 | |||||
| !пх9 | - | 7200 | ||||
| In х 10 | - | 8000 | ||||
| Inх5 | - | 4000 | ||||
| Inх6 | - | 4800 | ||||
| Inх7 | - | 5600 | ||||
| TS800ATU | 0.9 х In | Регулируемая | In х 8 | |||
| - | 6400 | |||||
| !пх9 | - | 7200 | ||||
| In х 10 | - | 8000 | ||||
| Inх5 | - | 4000 | ||||
| Inх6 | - | 4800 | ||||
| Inх7 | - | 5600 | ||||
| 1.0 х In | Регулируемая | In х 8 | ||||
| - | 6400 | |||||
| Inх9 | - | 7200 | ||||
| In х 10 | - | 8000 | ||||
Обзор электронных расцепителей (стандартного типа)
Типы: ETS23, ETS33, ETS43
Только для автоматические выключателей в корпусах трех типоразмеров: 250AF, 630AF, 800AF Только для 3-полюсных автоматических выключателей.
Расцепители могут устанавливаться в автоматические выключатели с отключающей способностью N, H, L типоразмеров от TS100 до TS800. В расцепителе есть разъем для тестирования (от 30 до 100 mA переменного или постоянного тока).
Защита:
От перегрузки
От короткого замыкания
Номинальный ток

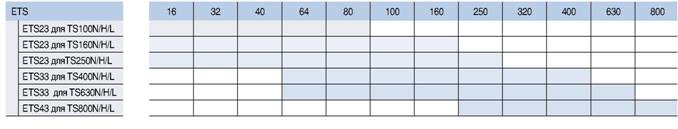

| Расцепители | |||||||
| ETS23 | ETS33 | ETS43 | |||||
| Номинальный | 40 | • | • | • | - | - | - |
| ток In (А) | 80 | • | • | • | - | - | - |
| 160 | - | • | • | • | • | - | |
| 250 | - | - | • | • | • | - | |
| 400 | - | - | - | • | • | - | |
| 630 | - | - | - | - | • | • | |
| 800 | - | - | - | - | - | • | |
| Пригоден для | TS100 N/H/L | TS160 N/H/L | TS250 N/H/L | TS400 N/H/L | TS630 N/H/L | TS800 N/H/L | |
Ir (A)
Уставки
| Защита от перегрузки (с длительной задержкой срабатывания) | |
| Уставка Ir (А) | 0.4, 0.45, 0.5, 0.55, 0.6, 0.65, 0.7, 0.75, 0.8, 0.85, 0.9, 0.95, 1.0 x In, 13 значений уставок |
| Время срабатывания (s) | Нерегулируемое при 6 x Ir, точность срабатывания±20 % |
| Защита от короткого замыкания (с кратковременной задержкой срабатывания) | |
| Уставка Isd (A) | 9 значений уставок (1.5, 2, 3, 4, 5, 6, 7, 8, 10?Ir, точность срабатывания ± 15 %) |
| Задержка срабатывания (ms) | 4 настройки ( 50, 100, 200, 300, точность отсчета задержки ± 20 %) |
Защита от короткого замыкания (мгновенная) Уставка Ii (A) | Нерегулируемый, 11 x In
