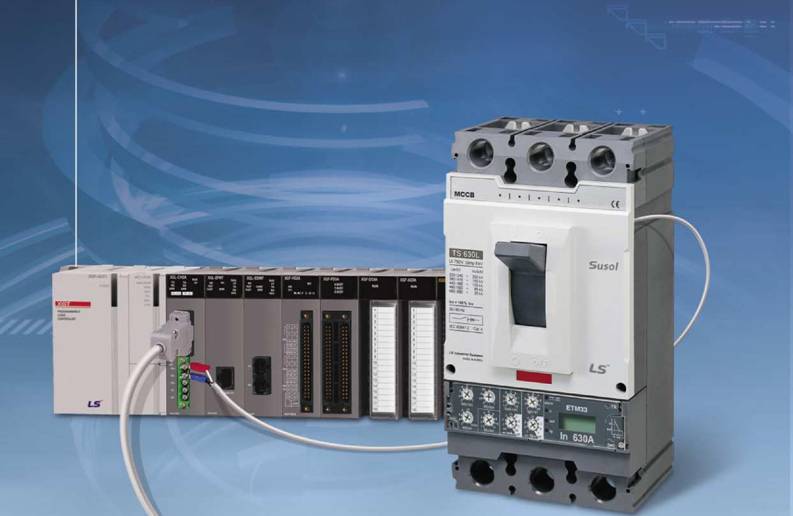

MCCB Интерфейс

Интерфейс: RS485 (ModBUS)

Передаваемые данные:

Значения уставок

Значение наибольшего из трех фазных токов

Измеренные действующие значения фазных токов и тока в нулевом рабочем проводнике

Аварийные сообщения: тип аварии и обозначение аварийной фазы

Сетевой адрес задается с помощью кнопки TR и отображается на ЖК-дисплее амперметра

Управление функцией логической селективности

Источник питания: внешний источник 24 V постоянного тока

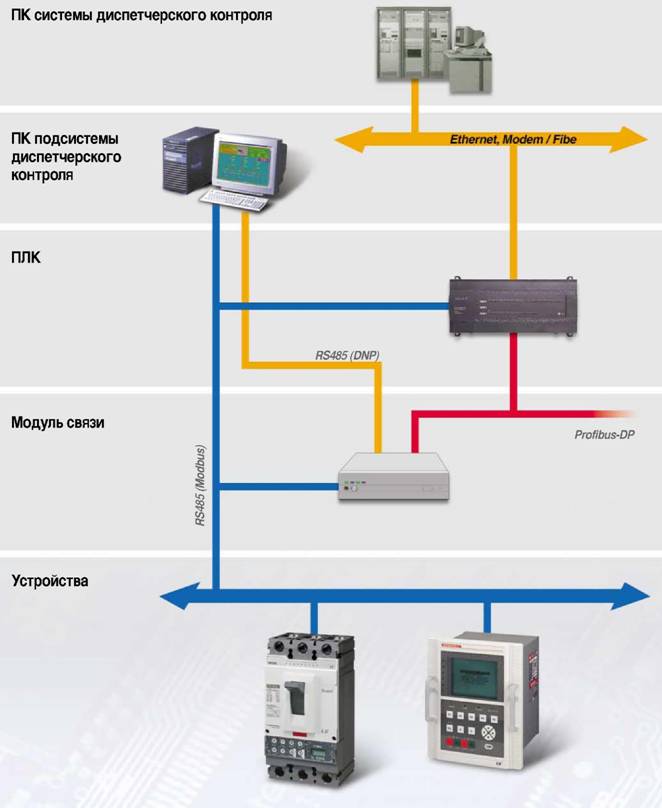

Оптимальное решение

Оптимальное решение

MCCB (MODBUS)

Блок управления

Profibus_DP

ПЛК

EtherNET

ПК системы диспетчерского контроля

MCCB (MODBUSH ПЛКЧ EtherNET

ПК системы диспетчерского контроля

MCCB (MODBUS)^ Блок управления RS485(DNP)^ ПК подсистемы диспетчерского контроля

MCCB (MODBUS)

ПК подсистемы диспетчерского контроля
