Susol

Автоматический выключатель с моторным приводом

[мм]

TD100N/H/L TD160N/H/L

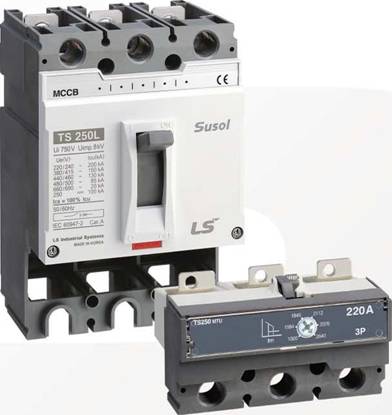

TS100N/H/L TS160N/H/L TS250N/H/L

TS400N/H/L TS630N/H/L

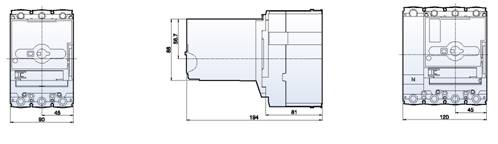

MOP1, MOP2, MOP3, MOP4 Автоматический выключатель с MOP1

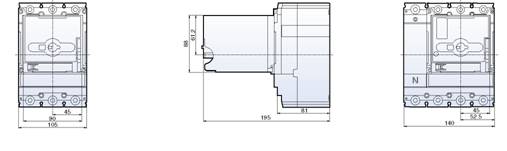

Автоматический выключатель с MOP2

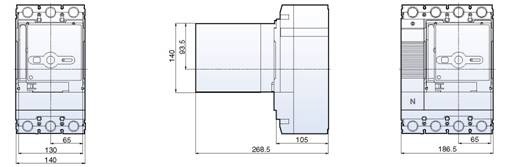

Автоматический выключатель с MOP3

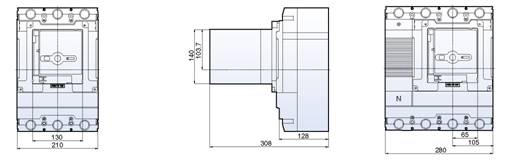

TS800N/H/L Автоматический выключатель с MOP4

Susol

Схема подключения

Моторный привод

Стандартное подключение

Ручное и дистанционное управление включением и отключением автоматического выключателя

Подключение контакта сигнализации AL

На схеме ниже показано подключение контакта сигнализации (AL) к автоматическому выключателю без независимого расцепителя или минимального расцепителя напряжения.

При аварийном срабатывании устраните причину короткого замыкания и уставите автоматический выключатель в исходное состояние вручную.

Подключение контакта аварийной сигнализации FAL (автоматические выключатели с ETS)

На схеме ниже показано подключение контакта сигнализации (FAL) к автоматическому выключателю с электронным расцепителем.

При аварийном срабатывании устраните причину короткого замыкания и уставите автоматический выключатель в исходное состояние вручную.

Схема подключения (в рабочем состоянии)

ETS23/ETS33/ETS43

Схема показана для следующих условий:

Автоматический выключатель в стационарном исполнении (в зависимости от типа)

Автоматический выключатель разомкнут

Susol

Расцепители не сработали.

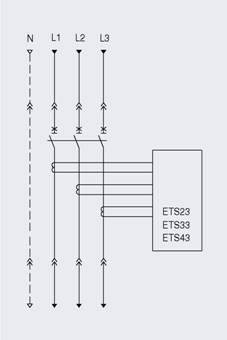

3-полюсный автоматический выключатель с электронным расцепителем ETS23/ETS33/ETS43

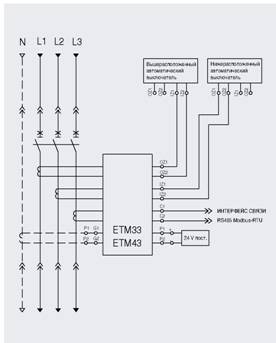

3-полюсный автоматический выключатель с электронным расцепителем ETM33/ETM43 (Внешний трансформатор тока)
